Nanomechanical Measurements of a Superconducting Qubit#

超导量子比特的纳米机械测量#

M. D. LaHaye, J. Suh, P. M. Echternach, K. C. Schwab, M. L. Roukes

Caltech · Jet Propulsion Laboratory

Nature 459, 960–964 (2009)

摘要#

宏观机械结构的运动量子态的观测，仍是量子态制备与测量中一个悬而未决的挑战。一种受到广泛理论关注 [1–13] 的途径，是把超导量子比特作为控制与探测元件集成到纳米机电系统（NEMS）中。本文报告了 NEMS 谐振器与超导量子比特——Cooper-pair box（CPB）——耦合的测量。我们证明该耦合导致纳米机械频率的色散频移，它是腔量子电动力学（CQED）中电磁谐振器所经历的「单原子折射率效应」[14] 的机械 analogue。该色散相互作用的大幅值使我们能够进行基于 NEMS 的超导量子比特光谱测量，并观测 Landau-Zener 干涉效应——这是纳米机械读出量子干涉的首次演示。

背景与动机#

单个原子与宏观光腔之间非共振相互作用导致的色散频移，二十多年前首次被演示 [15]，最终催生了光的量子本性的优美验证与量子退相干的深入研究 [14]。其中最令人印象深刻的包括对单个微波光子的非破坏观测 [16] 和单腔模「薛定谔猫」态的制备 [17]。超导量子比特中的类似效应也被用于探测共面波导谐振器的 Fock 态 [18] 和微波驱动 Cooper-pair box（CPB）量子比特的缀饰态 [19]。

人们早已认识到：耦合到超导量子比特的纳米机械谐振器，在形式上应与 CQED 系统（简谐振子耦合到二能级系统 [1–13]）完全等价。此外，由于典型超导量子比特与 NEMS 之间存在巨大的频率差异，一种类似于 CQED 色散极限的耦合区间会自然存在，并能以类似方式实现高度非经典的纳米机械纠缠态 [6,11–13] 与 Fock 态 [2,7–9,11] 的制备与测量。

器件与模型#

纳米机械谐振器#

纳米机械谐振器是一个悬浮氮化硅（silicon nitride）纳米结构的基频面内弯曲模（fundamental in-plane flexural mode，图 1a）。其基频响应可很好地用阻尼简谐振子描述：

• 共振频率 $\omega_{\mathrm{NR}}/2\pi = 58\,\text{MHz}$（图 1c）
• 有效质量 $M \approx 4\times 10^{-16}$ kg
• 弹簧常数 $K = M\omega_{\mathrm{NR}}^2 \approx 60\,\text{N}\cdot\text{m}^{-1}$
• 阻尼率 $\kappa = \omega_{\mathrm{NR}}/Q$，$Q$ 在 30,000 到 60,000 之间

与电磁振子类似，纳米谐振子的哈密顿量可用产生算符 $\hat{a}^\dagger$ 与湮灭算符 $\hat{a}$ 写出：

其中模式里的量子——现在是机械量子——数目为 $N = \langle\hat{a}^\dagger\hat{a}\rangle$。

Cooper-pair box 量子比特#

一个分列结（split-junction）CPB 量子比特 [20]，由两个约瑟夫森隧穿结和一个超导铝环组成，通过电容 $C_{\mathrm{NR}}$ 与纳米谐振器耦合（图 1a）。CPB 用简单的自旋-1/2 哈密顿量描述 [21]：

其中 $\hat{\sigma}_z$、$\hat{\sigma}_x$ 是 CPB 电荷基下的 Pauli 矩阵。第一项是静电能差 $E_{\mathrm{el}} = 8E_C(n_{\mathrm{CPB}} + n_{\mathrm{NR}} - n - 1/2)$，充电能 $E_C = e^2/2C_\Sigma$；第二项是结的约瑟夫森能 $E_J = E_{J0}|\cos(\pi\Phi/\Phi_0)|$。对角化 $\hat{H}_{\mathrm{CPB}}$ 得基态 $|-\rangle$ 与激发态 $|+\rangle$ 间隔 $\Delta E = \sqrt{E_{\mathrm{el}}^2 + E_J^2}$，$E_C/h$ 与 $E_{J0}/h$ 典型约 10 GHz。

耦合：电容调制#

纳米谐振器的位移 $x$ 线性调制其与 CPB 间的电容：$C_{\mathrm{NR}}(x) \approx C_{\mathrm{NR}}(0) + (\partial C_{\mathrm{NR}}/\partial x)\,x$，进而通过 $n$ 与 $E_C$ 调制 CPB 的静电能，给出相互作用哈密顿量 [2]：

其中

是电容耦合常数，$x_{zp} = \sqrt{\hbar/2M\omega_{\mathrm{NR}}}$ 是零点涨落。本文参数下 $|\lambda/2\pi| \approx 0.3 - 2.3$ MHz。

与 CQED 的形式等价#

把完整系统哈密顿量 $\hat{H} = \hat{H}_{\mathrm{NR}} + \hat{H}_{\mathrm{CPB}} + \hat{H}_{\mathrm{int}}$ 变换到量子比特的能量本征基：

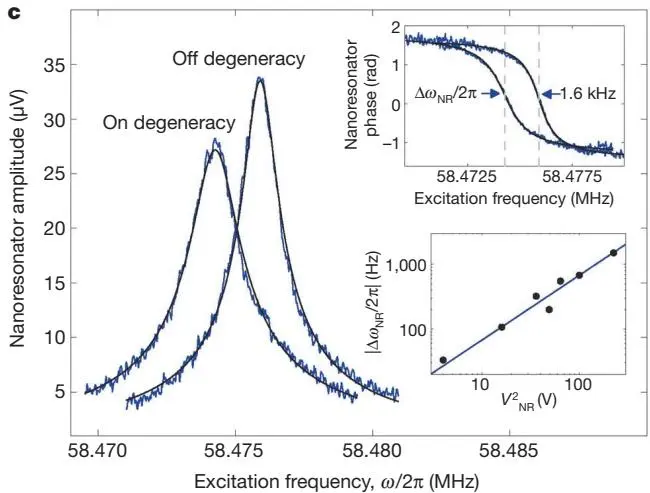

图 1：器件与测量电路描述，以及纳米谐振器的驱动频率响应。(a) 与实测器件类似的器件的着色扫描电镜图。纳米谐振器由低应力氮化硅制成，表面覆约 80 nm 铝用于施加 $V_{\mathrm{NR}}$。CPB 与纳米谐振器在同一沉积步骤中由铝形成，置于距谐振器约 300 nm 处，互电容 $C_{\mathrm{NR}} = 43$ aF。(b) 用射频反射测量 $\Delta\omega_{\mathrm{NR}}/2\pi$ 的电路示意。(c) 纳米谐振器在 CPB 偏置于与偏离电荷简并点时的幅值（主图）与相位（上插图）随激发频率 $\omega$ 的变化。下插图：$|\Delta\omega_{\mathrm{NR}}/2\pi|$（黑圈）对 $V_{\mathrm{NR}}^2$ 的依赖，蓝线拟合 $|\Delta\omega_{\mathrm{NR}}/2\pi| = AV_{\mathrm{NR}}^2$。

主要结果#

色散频移：单原子折射率效应的机械 analogue#

在色散极限下，纳米谐振器经历的频率位移为

对 $\Delta E > \hbar\omega_{\mathrm{NR}}$：CPB 处于基态（$\langle\hat{\sigma}_z\rangle = -1$）时 $\Delta\omega_{\mathrm{NR}}/2\pi < 0$，完全占据激发态（$\langle\hat{\sigma}_z\rangle = +1$）时 $\Delta\omega_{\mathrm{NR}}/2\pi > 0$。$\Delta\omega_{\mathrm{NR}}/2\pi$ 对 $\langle\hat{\sigma}_z\rangle$ 的依赖，与 CQED 色散极限中的单原子折射位移 [14] 高度类似。本文系统中 $\Delta E \gg \hbar\omega_{\mathrm{NR}}$，可把 $\Delta\omega_{\mathrm{NR}}/2\pi$ 完全归因于 CPB 的态依赖极化率（即「量子电容」[22,23]）。

样品冷却到 $T_{\mathrm{mc}} \approx 100 - 140$ mK（$k_BT_{\mathrm{mc}} \ll \Delta E$，量子比特主要在基态，准粒子中毒率最小 [24]）。当 $V_{\mathrm{CPB}}$ 调到电荷简并点时，纳米谐振器频率下降，幅值 $|\Delta\omega_{\mathrm{NR}}/2\pi| \approx \hbar\lambda^2/\pi E_J \approx 1600$ Hz——与式 (3) 及 CPB 处于基态一致。$|\Delta\omega_{\mathrm{NR}}/2\pi|$ 对 $V_{\mathrm{NR}}$ 呈二次依赖（图 1c 下插图），与式 (1)、(3) 吻合。

频移对 CPB 参数的依赖#

把纳米谐振器嵌入锁相环，固定 $V_{\mathrm{NR}}$ 并绝热扫描 $V_{\mathrm{CPB}}$ 与 $\Phi$，可追踪 $\Delta\omega_{\mathrm{NR}}/2\pi$（图 2a）。$\Delta\omega_{\mathrm{NR}}/2\pi$ 对 $V_{\mathrm{CPB}}$ 和 $\Phi$ 的整体依赖与模型（式 (3) 及图 2b–d）定性高度吻合：

• 对 $V_{\mathrm{CPB}}$ 呈预期的 period-2e 依赖（确认了四个周期）
• 对 $\Phi$ 的周期性与一个磁通量子 $\Phi_0$ 吻合

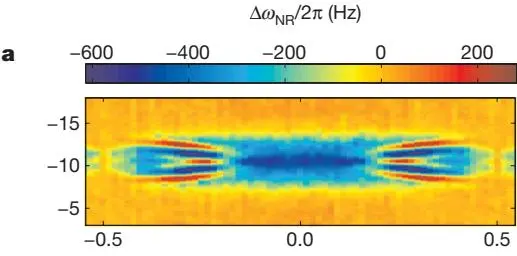

图 2：纳米谐振器频移作为 CPB 参数 $V_{\mathrm{CPB}}$ 与 $\Phi/\Phi_0$ 的函数。(a) $V_{\mathrm{NR}} = 7$ V、$T_{\mathrm{mc}} \approx 100$ mK 下测得的 $\Delta\omega_{\mathrm{NR}}/2\pi$。(b) 用完整 CPB 哈密顿量数值计算的 $\Delta\omega_{\mathrm{NR}}/\lambda\,2\pi$。(c)、(d) 数据（黑实线）与模型（蓝虚线）的对比。

当 $E_J/k_B \lesssim T_{\mathrm{mc}}$ 时，CPB 激发态在电荷简并点附近被热布居，$\Delta\omega_{\mathrm{NR}}/2\pi$ 的调制深度减小——可用 Boltzmann 加权平均 $\langle\pmb{\sigma}_z\rangle = -\tanh(\Delta E/2k_BT_{\mathrm{mc}})$ 解释。

纳米机械读出的量子比特光谱#

用共振于量子比特跃迁 $\Delta E$ 的微波辐照 CPB 门，通过监测机械频移 $\Delta\omega_{\mathrm{NR}}/2\pi$ 做光谱。CPB 在 $\Delta E \approx \hbar\omega_\mu$ 时以 Rabi 频率 $\Omega_d \approx 4E_CE_Jn_\mu/\hbar\Delta E$ 在 $|+\rangle$ 与 $|-\rangle$ 间振荡。因纳米谐振器响应时间 $2\pi/\kappa$ 远长于 CPB 动力学时标，$\Delta\omega_{\mathrm{NR}}/2\pi$ 反映平均量子比特占据 $\langle\hat{\sigma}_z\rangle = \rho_+ - \rho_-$，其中 $\rho_\pm$ 由 Bloch 方程的稳态解给出 [26]：

固定 $\omega_\mu/2\pi$ 与 $n_\mu$，扫描 $V_{\mathrm{CPB}}$ 与 $\Phi$，对 $\omega_\mu/2\pi = 10.5 - 20$ GHz 观测到 $\Delta\omega_{\mathrm{NR}}/2\pi \to 0$ 的双曲线——它们描出与量子比特跃迁 $\Delta E$ 的 $n_{\mathrm{CPB}}-\Phi$ 依赖一致的等能轮廓（图 3）。

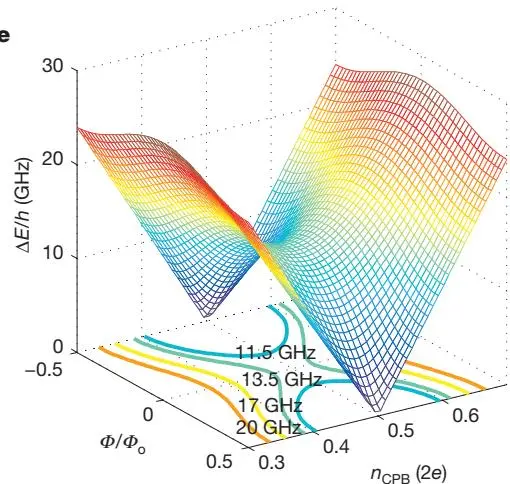

图 3：用纳米机械频移作为探针的 CPB 光谱。(a–d) 施加频率 $\omega_\mu/2\pi = 11.5$ GHz (a)、13.5 GHz (b)、17 GHz (c)、20 GHz (d) 微波时测得的 $\Delta\omega_{\mathrm{NR}}/2\pi$ 对 $V_{\mathrm{CPB}}$ 与 $\Phi$ 的依赖。(e) CPB 基/激发态劈裂跃迁频率 $\Delta E/h$ 对 $V_{\mathrm{CPB}}$ 与 $\Phi$ 的曲面图，高亮了微波频率处的等能轮廓。

由此提取 $E_C/h = 12.7 - 13.7$ GHz、$E_{J0}/h \approx 13$ GHz，进而估计耦合强度 $|\lambda/2\pi| \approx 0.5 - 3$ MHz（$V_{\mathrm{NR}} = 2 - 15$ V）。量子比特线宽测量给出电荷简并点处 $T_2 \geq 2$ ns。

Landau-Zener 干涉的纳米机械读出#

在大微波幅 $V_\mu$ 下，可用 $\Delta\omega_{\mathrm{NR}}/2\pi$ 探测 CPB 中的量子相干干涉效应（图 4）。这些效应源于 CPB 被 $V_\mu$ 扫过电荷简并点处避免能级交叉时发生的 Landau-Zener 隧穿 [27]。若 $T_2$ 大于微波调制周期 $2\pi/\omega_\mu$，则相继的 Landau-Zener 事件可相互干涉，导致量子比特布居 $\langle\hat{\sigma}_z\rangle$ 作为 $V_\mu$ 与 $V_{\mathrm{CPB}}$ 的函数发生振荡。

固定 $V_\mu$ 扫描 $V_{\mathrm{CPB}}$，清晰观测到量子干涉（图 4a）。最低 $V_\mu$ 下 Landau-Zener 隧穿被指数抑制，$\Delta\omega_{\mathrm{NR}}/2\pi$ 与 CPB 处于 $|-\rangle$ 一致；增大 $V_\mu$ 后 $\Delta\omega_{\mathrm{NR}}/2\pi$ 随 $V_\mu$、$V_{\mathrm{CPB}}$ 振荡，甚至变号。相邻干涉条纹的间距 $\Delta V_{\mathrm{CPB}}$ 随 $\omega_\mu/2\pi$ 线性增长（图 4b, c），线性拟合给出 $E_C/h = 14.9 \pm 0.6$ GHz，与光谱提取值吻合。

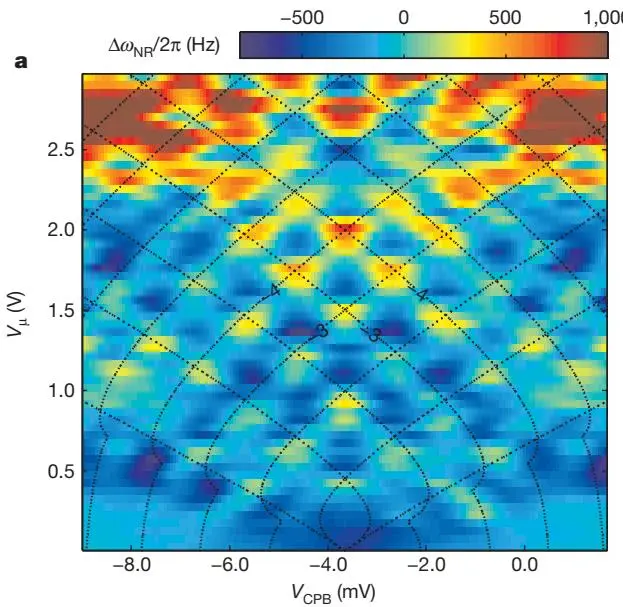

图 4：用纳米机械频移作为探针的 Landau-Zener 干涉测量。(a) $\Delta\omega_{\mathrm{NR}}/2\pi$ 的干涉条纹对微波幅 $V_\mu$ 与 CPB 门电压 $V_{\mathrm{CPB}}$ 的依赖（$\omega_\mu/2\pi = 6.50$ GHz）。(b) 不同 $\omega_\mu/2\pi = 4.00 - 6.50$ GHz 下恒定 $V_\mu$ 处的截面。(c) $m=-3$ 与 $m=-4$ 等相轮廓交点处相邻干涉条纹间距 $\Delta n_{\mathrm{CPB}}$ 的线性拟合。(d) $\omega_\mu/2\pi = 6.50$ GHz、$V_{\mathrm{CPB}} = -3.66$ mV 时纳米机械频移对微波幅的依赖，展示干涉条纹的预期周期调制。

讨论与展望#

对驱动与非驱动 CPB 两种情形，简单的色散模型（式 (2)）都与观测高度吻合。这并非理所当然：用于描述原子-光子相互作用的运动方程，竟然也适用于悬浮纳米结构与介观电子器件之间的相互作用——尤其是后者各自都包含数十亿个原子。

观测中的若干突出问题：

1. CPB 调到电荷简并点时 NEMS 阻尼增大（额外能量损失），其依赖 $V_{\mathrm{CPB}}$ 且随 $V_{\mathrm{NR}}$ 增大，表明由 CPB 介导。
2. 电荷简并点附近观察到额外的共振特征（图 3），起源未明，对多光子跃迁 [19] 与 Landau-Zener 隧穿 [27] 机制都不敏感。

本文测得的色散相互作用，结合已用于操控 [28] 与测量 [18,28] 超导量子比特的技术，有望很快用于产生与探测纳米机械系统与量子比特的纠缠态。例如，把纳米谐振器色散耦合到一个初始制备在 $|-\rangle$、$|+\rangle$ 叠加态的 CPB，可产生以不同频率振荡的纳米谐振子相干态叠加（$\omega_{\mathrm{NR},\pm}/2\pi = \omega_{\mathrm{NR}}/2\pi \pm \Delta\omega_{\mathrm{NR}}/2\pi$）。理论 [13] 表明，在 $|\lambda/2\pi| \approx 10$ MHz 的耦合下（本文器件的适度改进即可达到）应可观测纠缠「复相」（recoherences），并要求 CPB 退相干时间 $T_2 \gtrsim 100$ ns。

结论#

我们演示了用与纳米机械谐振器的色散相互作用来读出超导量子比特。这一技术加上基于悬臂的磁共振力探测 [30]，是仅有的两种已演示的、针对单个二能级量子系统的机械探针技术。在纳米机械谐振器中研究量子相干的现实前景，确立了「纳米谐振器耦合量子比特」作为探索量子力学前沿的有价值新工具。

参考文献#

1. Armour, Blencowe, Schwab, Phys. Rev. Lett. 88, 148301 (2002). — NEMS-CPB 纠缠与退相干的理论先驱。
2. Irish, Schwab, Phys. Rev. B 68, 155311 (2003). — 耦合 NEMS-CPB 系统的量子测量理论，本文相互作用哈密顿量的来源。
3. Martin, Shnirman, Tian, Zoller, Phys. Rev. B 69, 125339 (2004). — 机械谐振器基态冷却方案。
4. Cleland, Geller, Phys. Rev. Lett. 93, 070501 (2004).
5. Tian, Phys. Rev. B 72, 195411 (2005).
6. Buks, Blencowe, Phys. Rev. B 74, 174504 (2006).
7. Wei, Liu, Sun, Nori, Phys. Rev. Lett. 97, 237201 (2006).
8. Jacobs, Lougovski, Blencowe, Phys. Rev. Lett. 98, 147201 (2007).
9. Clerk, Utami, Phys. Rev. A 75, 042302 (2007).
10. Hauss et al., Phys. Rev. Lett. 100, 037003 (2008).
11. Jacobs, Jordan, Irish, Europhys. Lett. 82, 18003 (2008).
12. Utami, Clerk, Phys. Rev. A 78, 042323 (2008).
13. Armour, Blencowe, N. J. Phys. 10, 095004 (2008). — 用量子比特回波探测纳米机械相干性，本文展望的核心。
14. Haroche, Raimond, Exploring the Quantum: Atoms, Cavities, and Photons (Oxford, 2006). — CQED 经典教材。
15. Heinzen, Feld, Phys. Rev. Lett. 59, 2623 (1987). — 单原子色散频移的首次演示。
16. Guerlin et al., Nature 448, 889 (2007). — 单微波光子非破坏计数。
17. Brune et al., Phys. Rev. Lett. 77, 4887 (1996). — 薛定谔猫态退相干。
18. Schuster et al., Nature 445, 515 (2007). — 超导电路中分辨光子数态。
19. Wilson et al., Phys. Rev. Lett. 98, 257003 (2007).
20. Nakamura, Pashkin, Tsai, Nature 398, 786 (1999). — CPB 量子比特首次相干演示。
21. Makhlin, Schön, Shnirman, Rev. Mod. Phys. 73, 357 (2001). — 约瑟夫森结量子态工程综述。
22. Sillanpää et al., Phys. Rev. Lett. 95, 206806 (2005). — 约瑟夫森电容的直接观测。
23. Duty et al., Phys. Rev. Lett. 95, 206807 (2005). — Cooper-pair 晶体管中的量子电容。
24. Palmer et al., Phys. Rev. B 76, 054501 (2007).
25. Truitt et al., Nano Lett. 7, 120 (2007). — 纳米机械谐振器阵列的电容读出。
26. Schuster et al., Phys. Rev. Lett. 94, 123602 (2005). — 交流 Stark 频移与退相干。
27. Sillanpää et al., Phys. Rev. Lett. 96, 187002 (2006). — CPB 中 Landau-Zener 干涉的连续监测，本文 Fig.4 的对照。
28. Leek et al., Science 318, 1889 (2007). — 固态量子比特中的 Berry 相位（本图书馆有对应笔记）。
29. Naik et al., Nature 443, 193 (2006). — 量子反作用冷却纳米机械谐振器。
30. Rugar, Budakian, Mamin, Chui, Nature 430, 329 (2004). — 磁共振力显微镜探测单自旋。

阅读笔记#

一句话概括#

把一个 58 MHz 的悬浮氮化硅纳米机械谐振子，通过 43 aF 的微小电容色散耦合到一个 Cooper-pair box 量子比特；CPB 的量子态改变谐振子的频率（~1.6 kHz 的位移），作者据此实现了三件事——验证「单原子折射率效应」的机械 analogue、用机械频移读出量子比特光谱、读出 Landau-Zener 干涉条纹。这是机械量子系统（mechanical quantum systems）的奠基实验。

核心论证链#

1. 形式等价：NEMS（简谐振子）+ CPB（二能级系统）+ 电容耦合 = Jaynes-Cummings 型哈密顿量（式 2），与 CQED 形式相同。
2. 大失谐 → 色散极限：$\Delta E \gg \hbar\omega_{\mathrm{NR}}$（CPB 能隙 ~10 GHz 远大于机械频率 58 MHz），自然进入色散区，机械频率被 CPB 态缀饰（式 3）。
3. 态依赖频移 = 量子电容：$\Delta\omega_{\mathrm{NR}}/2\pi \propto \langle\sigma_z\rangle$，CPB 在基/激发态时机械频率下移/上移——这就是「单原子折射率」的机械版。
4. 三重验证：(a) 频移对 $V_{\mathrm{NR}}$ 二次依赖（式 1 的 $\lambda\propto n_{\mathrm{NR}}$）；(b) 对 $V_{\mathrm{CPB}}$ 的 period-2e、对 $\Phi$ 的 $\Phi_0$ 周期；(c) 微波驱动下的光谱双曲线 + Landau-Zener 干涉条纹间距随 $\omega_\mu$ 线性增长。
5. 关键参数自洽：从光谱提取 $E_C/h = 12.7-13.7$ GHz，从干涉条纹提取 $E_C/h = 14.9\pm0.6$ GHz，两者吻合 → 整个图像自洽。

关键物理：色散频移为什么是「单原子折射率」的 analogue#

在 CQED 中，单个原子（二能级系统）大失谐地耦合到光腔时，原子的极化率会改变腔的有效折射率，使腔频产生依赖原子态的微小位移——这就是 Haroche 等人发展的「单原子折射率效应」[14]。本文把这个图像原封不动地搬到了机械系统：

关键洞察：形式等价不依赖物理实现。无论是电磁场还是机械振动，只要是简谐振子 + 二能级系统 + 大失谐耦合，色散频移的数学结构就完全相同。这为后续把 CQED 的全套量子探测技术（Fock 态分辨、猫态制备、量子非破坏测量）移植到机械系统铺平了道路。

为什么是「量子电容」而不是真空 Rabi 分裂？#

本文 $\Delta E \gg \hbar\omega_{\mathrm{NR}}$（10 GHz vs 58 MHz 的 ~24 meV vs ~0.24 μeV，差 5 个数量级），处于极深色散区。在这个极限下，式 (3) 可简化为 $\Delta\omega_{\mathrm{NR}}/2\pi \approx \hbar\lambda^2/\pi\Delta E\cdot\langle\sigma_z\rangle$，频移完全来自 CPB 的态依赖极化率——即「量子电容」[22,23]。观测不到真空 Rabi 分裂，因为系统从未接近共振（共振要求 $\Delta E \approx \hbar\omega_{\mathrm{NR}}$，而 58 MHz 的机械频率远低于任何可实现的 CPB 能隙）。这是本文与后来 Pirkkalainen 2013、Gustafsson 2014（本图书馆后续笔记）的关键区别——后者通过边带技术实现了等效共振。

实验参数详解#

为什么频移只有 ~1.6 kHz？ 色散频移 $\Delta\omega_{\mathrm{NR}} \sim \lambda^2/\Delta E$，是二阶效应（$\lambda \sim$ MHz，$\Delta E \sim$ 10 GHz），故 kHz 量级合理。这远小于机械线宽 $\kappa/2\pi = \omega_{\mathrm{NR}}/2\pi Q \sim 1$ kHz，刚好可分辨——这也是为什么需要 $Q \sim 30{,}000$ 的高品质因子。

为什么 $T_2 \geq 2$ ns 这么短？ CPB 在电荷简并点对电荷噪声敏感，加上准粒子中毒 [24]。本文的 $T_2$ 比同时期 circuit QED 系统（Leek 2007 的 $T_2^{\mathrm{echo}} \approx 2\,\mu$s）短了三个数量级——这正是本文「机械读出」尚未达到量子相干操控门槛的核心瓶颈（见批判性思考 #2）。

三种测量模式的物理#

本文用同一套色散耦合做了三种不同测量，值得厘清它们的区别：

第三种尤其精妙：它不是简单地读 CPB 的稳态占据，而是读出了 CPB 波函数的相位演化——条纹间距对 $\omega_\mu$ 的线性依赖直接编码了 CPB 在避免交叉处的累积相位。

批判性思考#

1. 「形式等价」的局限：机械耗散不可忽略。 作者强调 NEMS-CPB 与 CQED「形式等价」，但有一处关键差异被轻描淡写：机械谐振子的 $Q$（30,000–60,000）远低于微波腔（$10^4–10^6$ 但 $\kappa$ 绝对值小）。更重要的是，作者自己观察到「CPB 调到电荷简并点时 NEMS 阻尼增大」——这意味着 CPB 给机械模式开辟了新的耗散通道，而 CQED 中原子对腔的耗散贡献通常可忽略。这个额外阻尼的起源未被解释，但它直接限制了未来做量子相干实验时的机械相干时间。形式等价掩盖了耗散结构的实质差异。

2. $T_2 \geq 2$ ns 是致命短板。 作者在展望中说「需要 $T_2 \gtrsim 100$ ns 才能观测纠缠复相」。本文实测 $T_2 \geq 2$ ns，差了 50 倍。这个差距不是「适度改进」能弥合的——CPB 的电荷噪声问题要到 transmon（2008）才根本解决。事实上，后续的机械-量子比特实验（Pirkkalainen 2013、Gustafsson 2014）都改用了 transmon 或类似的高相干量子比特，正是吸取了这个教训。本文用的是 CPB，是时代所限，但也因此其「量子相干」的承诺未能兑现。

3. 耦合强度 $|\lambda/2\pi| \approx 0.3-2.3$ MHz 偏弱。 作者说观测纠缠复相需要 $|\lambda/2\pi| \approx 10$ MHz（ref. 13），本文差了 5–30 倍。虽然作者预期通过缩小电极间距可提升一个数量级，但实际工程上 43 aF 的电容（对应 300 nm 间距）已经接近当时工艺极限。后来的工作通过压电耦合（Gustafsson 2014 用 GaAs 压电换能器）或边带驱动（Pirkkalainen 2013）绕过了「纯静电耦合太弱」的问题——这是对本文技术路线的隐性否定。

4. 没有真正进入「量子」区。 本文驱动幅 1–10 pm 对应 $10^3-10^5$ 个机械量子——机械振子完全处于经典区。所谓「纳米机械测量」测的是 CPB 的量子态，机械谐振子本身始终是经典探针。真正的「机械振子量子态制备」（如基态冷却、Fock 态）要等 Teufel 2011（边带冷却，本图书馆后续笔记）和 Wilson 2015。本文的价值在于验证了耦合机制，而非实现机械量子态——它的定位更接近「机械量子系统的开篇」，而非「量子机械系统的完成」。

5. Landau-Zener 干涉读出的间接性。 用机械频移读 LZ 干涉很巧妙，但条纹宽度本应能提取 $T_2$，作者却说「需要仔细考虑各时标的模型」而未给出。这说明机械读出的时间分辨率（受 $\kappa$ 限制）不足以直接分辨 $T_2$——读出的是时间平均的 $\langle\sigma_z\rangle$，而非瞬态动力学。这是色散读出的固有局限：快量子比特 + 慢振子 = 只能读平均，读不出动力学。

局限性#

• 纯经典驱动区：$10^3-10^5$ 量子，机械振子未进入量子区。
• CPB 相干时间短：$T_2 \geq 2$ ns，离量子相干操控差两个数量级。
• 耦合偏弱：$|\lambda/2\pi| \sim$ MHz，离纠缠观测需求差一个数量级。
• 未实现机械量子态制备：既没基态冷却，也没 Fock 态分辨。
• 额外耗散机制未明：电荷简并点处的 NEMS 阻尼增大未解释。
• 无 SM 深入分析：器件参数细节、电荷漂移校正都在 Supplementary Information，主文未展开。

关键公式速查#

延伸阅读#

• Irish & Schwab (2003) [2] — 耦合 NEMS-CPB 系统的量子测量理论，本文哈密顿量的直接来源。
• Haroche & Raimond, Exploring the Quantum (2006) [14] — CQED 经典教材，理解「单原子折射率效应」的权威来源。
• Sillanpää et al. (2006) [27] — CPB 中 Landau-Zener 干涉的连续监测，本文图 4 的直接对照。
• Leek et al. (2007) [28] — 固态量子比特中的 Berry 相位（本图书馆有对应笔记 berry-phase-solid-state-qubit），同一时期的 circuit QED 实验，$T_2^{\mathrm{echo}} \approx 2\,\mu$s，可与本文 $T_2 \geq 2$ ns 对比。
• Naik et al. (2006) [29] — 量子反作用冷却纳米机械谐振器，本文提到的另一条机械量子化路径。
