Signatures of Dissipation Driven Quantum Phase Transition in Rabi Model#

耗散驱动的 Rabi 模型中的量子相变信号#

G. De Filippis, A. de Candia, G. Di Bello, C. A. Perroni, L. M. Cangemi, A. Nocera, M. Sassetti, R. Fazio, V. Cataudella

SPIN-CNR · Università di Napoli Federico II · INFN Napoli · Bar-Ilan University · UBC · Università di Genova · ICTP · NEST-CNR

Phys. Rev. Lett. 130, 210404 (2023)

摘要#

我们用 worldline Monte Carlo（WLMC）、矩阵乘积态（MPS）以及 à la Feynman 变分法，研究耗散量子 Rabi 模型——一个两能级系统与浸没在粘性流体中的线性谐振子耦合——的平衡性质与弛豫特征。我们证明：在 Ohmic 区，随两能级系统与谐振子间耦合强度变化，会发生 Berezinskii-Kosterlitz-Thouless（BKT）量子相变。这是一个非微扰结果——即便耗散强度极低，相变仍发生。借助最先进的理论方法，我们揭示了系统向热平衡弛豫的特征，在时域和频域中均指出量子相变的信号，并把序参量与典型的线性响应测量（如磁化率）联系起来。我们证明在低到中等耗散下，量子相变发生在深强耦合区，并提出用磁通量子比特 + 阻尼 LC 振荡器实现该模型。

背景与动机#

1936 年 Rabi 提出描述最简单一类光-物质相互作用的模型——两能级量子系统（量子比特）与经典单色辐射场（一维谐振子）的偶极耦合 [1]。其量子版本（量子 Rabi 模型）[2–4] 把辐射场量子化为单模场。腔内原子与电磁场的相互作用既深化了对光-物质相互作用的理解，也在量子技术（激光、量子计算架构 [5,6]、超快门 [7]、量子纠错码 [8]、远程纠缠 [9]、冷原子与离子阱 [10]）中扮演关键角色。

近年来，超导磁通量子比特与 LC 振荡器通过约瑟夫森结电感耦合，已能实验实现强、超强乃至深强耦合 [20]——此时耦合强度与原子频率、腔频率相当，量子比特-谐振子系统的能量本征态高度纠缠。但当系统与环境（导致退相干与耗散）的相互作用被显式纳入时，其完整物理性质仍不清楚。本文要回答的核心问题是：

文献中已在 Dicke 模型 [23–26] 和电阻分路约瑟夫森结 [27–31] 中讨论过 QPT。Dicke 模型在 $N\to\infty$ 极限下从准可积过渡到量子混沌；约瑟夫森结的 QPT 则长期存在争议 [27]。更简单的自旋-玻色子模型（两能级系统耦合 Ohmic 环境）中 QPT 已确立 [32]：增大自旋-环境耦合即触发相变。最近证明 Rabi 哈密顿量（仅含单模腔场 + 两能级原子）也展现 QPT [33,34]——它出现在腔频率 $\omega_0$（以量子比特能隙 $\Delta$ 为单位）趋于零的经典极限：此即平均场二阶耗散相变 [35]，并已被实验观测 [36]。

本文的新发现：在全量子极限（$\omega_0/\Delta\neq 0$），耗散 Rabi 模型展现出一种完全不同的 QPT——增大量子比特-谐振子耦合时发生 BKT 量子相变。这是一个非微扰结果：只要腔-浴耦合不为零（哪怕极弱），QPT 都会发生。

模型#

哈密顿量写成两部分之和：

其中

• $H_{Q\text{-}O} = -(\Delta/2)\sigma_x + \omega_0 a^\dagger a + g\sigma_z(a + a^\dagger)$ 描述量子比特-谐振子系统，$\Delta$ 为隧穿矩阵元，$a\,(a^\dagger)$ 为频率 $\omega_0$ 玻色场的湮灭（产生）算符，$g$ 为耦合强度；
• $H_I = \sum_{i=1}^{N}\left[\frac{p_i^2}{2M_i} + \frac{k_i}{2}(x - x_i)^2\right]$ 描述环境自由度及其与谐振子的耦合。浴由频率 $\omega_i^2 = k_i/M_i$、坐标 $x_i$、动量 $p_i$ 的谐振子集合表示；$x = \sqrt{1/(2m\omega_0)}\,(a+a^\dagger)$ 是质量为 $m$ 的谐振子位置算符。取 $\hbar = k_B = 1$。

$\sigma_x, \sigma_z$ 为本征值 $\pm 1$ 的 Pauli 矩阵。耗散环境建模为严格 Ohmic 浴，谱密度

无量纲参数 $\alpha_{\mathrm{cav}}$ 量度耦合强度，$\omega_c$ 为截断频率。

关键映射：结构化有效浴#

通过对角化「腔 + 环境」哈密顿量，模型可映射 [12,14] 为：单一带隙 $\Delta$ 的两能级系统，通过 $\sigma_z$ 与结构化玻色浴耦合。有效谱密度

其中 $h(\omega) = \alpha_{\mathrm{cav}}\omega_0\omega\log\!\left[\frac{\omega_c+\omega}{\omega_c-\omega}\right]$。

本文参数固定为 $\alpha_{\mathrm{cav}} = 0.2$、$\omega_0 = 0.75\Delta$、$\omega_c = 10\Delta$。

平衡态中的 QPT 证据#

用两种方法研究平衡性质：有限温 à la Feynman 变分法 [37–39] 与基于路径积分的 WLMC [37–39]。消去结构化浴自由度后得到有效欧氏作用量 [32,39,57,58]：

其中 $\beta = 1/T$，核 $K_{\mathrm{eff}}$ 由 $J_{\mathrm{eff}}$ 与浴传播子表示：

问题等价于一维经典自旋链——自旋分布在长度为 $\beta$ 的链上，铁磁性地以强度 $K_{\mathrm{eff}}(\tau-\tau')$ 相互作用（$\tau,\tau'$ 标记链上自旋）。泛函积分用 Poisson 测度、基于 Swendsen-Wang 的团簇算法 [57,59,60] 求解。

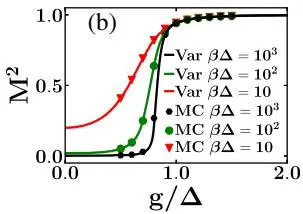

图 1：在不同温度下 $\langle H_Q\rangle/\Delta$（a）和 $M^2$（b）随 $g/\Delta$ 的变化：WLMC 方法与变分法的比较（图中 MC 与 Var）。

图 1 画出 $\langle H_Q\rangle/\Delta$（$H_Q = -(\Delta/2)\sigma_x$ 为两能级系统哈密顿量）与量子比特平方磁化强度 $M^2 = (1/\beta)\int_0^\beta d\tau\,\langle\sigma_z(\tau)\sigma_z(0)\rangle$，作为 $g/\Delta$ 的函数，温度从 $T = 10^{-1}\Delta$ 到 $T = 10^{-3}\Delta$。两种方法高度吻合。随 $g/\Delta$ 增大，$\langle H_Q\rangle$ 增大（有效隧穿逐步减小），且始终非零、几乎不随温度变化。$M^2$ 则从 0 升到约 1，温度越低变得越陡——预示着 BKT 量子相变（在 BKT 转变中，$M^2$ 应在临界点 $g_c$、$T=0$ 处出现跃变 [61,62]）。

临界耦合的精确估计：Minnhagen 方法#

为精确确定 $g_c$（以及临界 $\alpha_c$），作者借鉴 Minnhagen 等在 XY 模型中提出的方法 [63–65]：在此情境下，手征性与晶格尺寸分别由平方磁化强度与逆温度 $\beta$ 扮演。定义标度序参量 $\Psi(\alpha_{\mathrm{eff}},\beta) = \alpha_{\mathrm{eff}} M^2$，BKT 理论预言大 $\beta$ 时渐近地

$\beta_0$ 为唯一拟合参数，普适跳变 $\Psi_c = \Psi(\alpha_c,\beta\to\infty)$ 预期等于 1。在该框架下，函数

应在 $\alpha_{\mathrm{eff}} = \alpha_c$ 处渐近地与 $\beta$ 无关——这唯一确定了 $\alpha_c$。

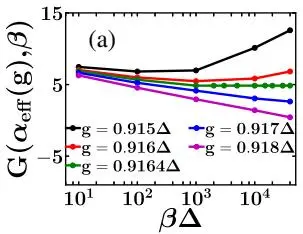

图 2 (a)：WLMC 技术得到的函数 $G$ 随 $\beta\Delta$ 的变化，取 $g\simeq g_c$。曲线汇聚处即临界点。

对纯 Ohmic 浴 $J(\omega) = (\alpha/2)\omega\Theta(\omega_c-\omega)$，$\alpha_c \approx 1.05$（$\omega_c = 10\Delta$）[37]。图 2(b) 比较了完整 $J_{\mathrm{eff}}$ 与「只保留低频贡献」（即令 $\alpha_c = 4g_c^2\alpha_{\mathrm{cav}}/\omega_0^2 = 1.05$）得到的 $g_c/\Delta$ 对 $\omega_0/\Delta$ 的依赖——两者吻合，证明 QPT 由谱密度的低频渐近行为驱动（即映射自旋系统按 $1/\tau^2$ 衰减的长程作用）。

值得一提：相变判据 $\alpha_c = 4g_c^2\alpha_{\mathrm{cav}}/\omega_0^2 = 1.05$ 表明，对 $\alpha_{\mathrm{cav}}\lesssim 0.25$ 的低到中等耗散，QPT 发生在深强耦合区——这正是当今实验可达到的区间。

正确的序参量：是 $M^2$，不是 $\langle H_Q\rangle$#

简单的基于极化子幺正变换的变分法 [12] 会在 $\langle H_Q\rangle$ 中给出一个不真实的跃变，常被误认为 QPT 信号。作者强调这种跃变是该类近似方法的赝象——WLMC 与 à la Feynman 变分法中都不存在。正确的序参量是 $\Delta_{\mathrm{eff}}$（从而 $M^2$），而非 $\langle H_Q\rangle$。

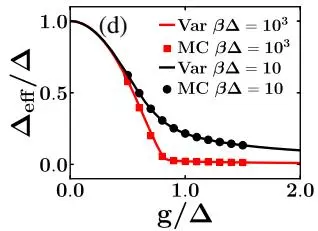

图 2 (d)：量子比特有效能隙 $\Delta_{\mathrm{eff}}/\Delta$ 随 $g/\Delta$ 的变化（两种温度）。它在 $g_c$ 处趋于零，精确指示 QPT 的发生。

弛豫函数与磁化率中的 QPT 信号#

设系统在 $t=-\infty$ 处于热平衡。对从 $t=-\infty$ 绝热施加、于 $t=0$ 切断的微扰，可在 Mori 形式与线性响应理论 [66] 中计算响应。沿 z 轴施加小幅磁场 $h$ 时，关键物理量是量子比特弛豫函数

在 Mori 形式 [39,56] 中可证 $\Sigma_z(t) = \{[\bar\sigma_z(0),\sigma_z(t)] / [\sigma_z(0),\sigma_z(0)]\}$。其 Laplace 变换 $\Sigma_z(z)$ 与磁化率

（$z = \omega + i\epsilon$，$\epsilon > 0$）严格相关：

这是固体中光学电导率与电流-电流关联函数关系的类比 [67]。利用相互作用系统哈密顿量的本征基与对易关系 $[\sigma_z, H] = -i\Delta\sigma_y$，可推出两条关键性质：

$\Sigma_y(z)$ 可精确写成相互作用系统本征态贡献的加权和：

每个本征态有自己的频率依赖弛豫时间。作者把记忆函数形式的短时近似与 à la Feynman 变分法结合——用变分确定的 $H_M$ 的本征态替代精确本征态——求得 $\Sigma_y(z)$，再用式 (5) 得到 $\Sigma_z(t)$。这与 MPS 模拟（ITensor 库 [54]，用矩阵乘积算子表示时间演化算符 $U(t+dt,t) = \exp(-iH\,dt)$ [52]）比较，初始态为 z 方向小幅磁场下 $H$ 的基态。

时域中的相变信号#

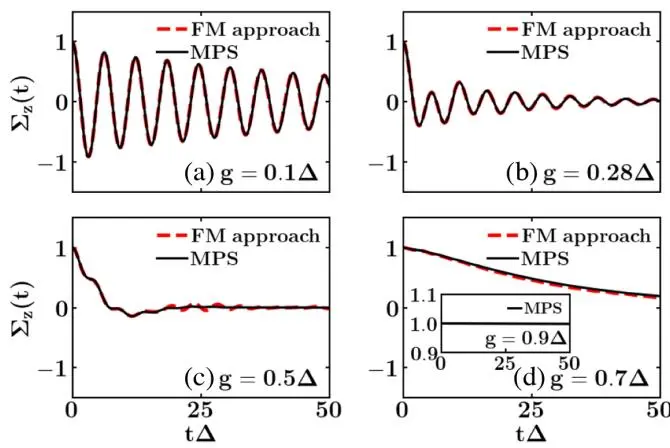

图 3：不同 $g/\Delta$ 下 $\Sigma_z(t)$ 随时间的演化：Feynman-Mori（FM）方法（$\beta\Delta = 5000$）与 MPS 方法（$T=0$）的比较。图 (d) 插图为 $g\simeq g_c$ 时的 MPS 模拟，此时系统完全不弛豫。

图 3 展示弛豫动力学的三个区域：

频域中的相变信号#

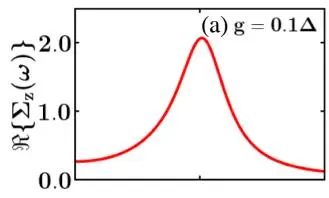

图 4：Feynman-Mori 方法（$\beta\Delta = 5000$）下不同 $g/\Delta$ 对应的 $\Sigma_z(\omega)$。

频域给出更锐利的相变判据：

• 弱耦合：$\Re[\Sigma_z(\omega)]$ 仅在裸量子比特能隙 $\Delta$ 处有一峰。
• $g = 0.28\Delta$：有效能隙恰等于谐振子频率，谱出现避交叉，产生所谓真空 Rabi 分裂 [68]。
• 增大 $g/\Delta$：谱权向低频转移；当 $\Sigma_z(t)$ 呈指数行为时，$\Re[\Sigma_z(\omega)]$ 在零频处出现一峰，其宽度随 $g$ 趋近 $g_c$ 越来越窄。
• $g = g_c$：$\Re[\Sigma_z(\omega)]$ 在零频处呈现δ 函数——这正是 QPT 发生的标志。

实验实现方案#

从磁通量子比特与 LC 振荡器经约瑟夫森结的电感耦合出发 [20]，在 LC 电路中引入耗散元件。依 Devoret [69,70]，将其替换为谐振子连续谱（Caldeira-Legget 模型 [71]）。用文献 [20] 测得的参数，电阻 $R \simeq (0.24/\alpha_{\mathrm{cav}})$ kΩ，即 $\alpha_{\mathrm{cav}}\simeq 0.2$ 对应 $R\simeq 1.2$ kΩ。对中等耗散，$R$ 为 kΩ 量级，QPT 发生在 $g_c/\omega_0\simeq 1$——深强耦合区，当今实验可达到 [20]。

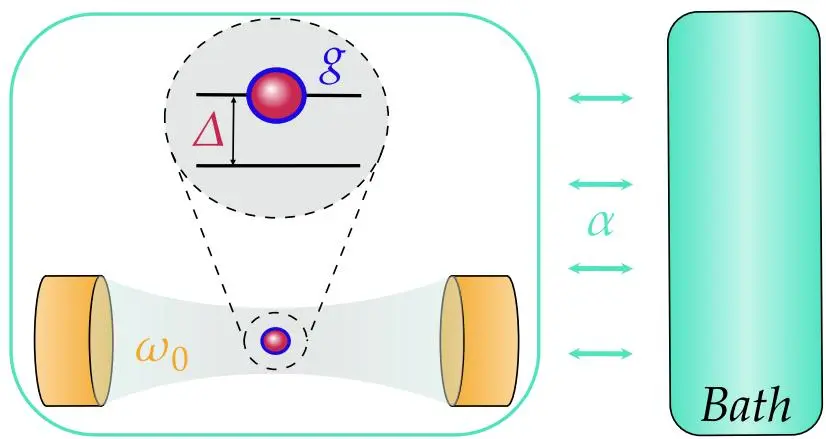

补充材料图 6：耗散 Rabi 模型示意——带隙 $\Delta$ 的两能级系统与腔单模相互作用，腔再耦合到 Ohmic 浴。

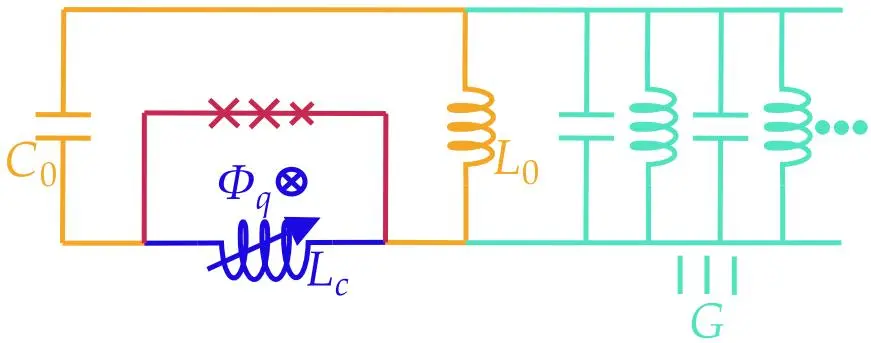

补充材料图 7：电路图。超导磁通量子比特（红 + 蓝）与超导 LC 振荡器（蓝 + 黄）通过共享可调电感（蓝）耦合。哈密顿量 (1) 中的耗散元件由无穷多纯电抗元件表示（绿）。

结论#

作者证明开放量子 Rabi 模型在改变量子比特-谐振子耦合强度时展现 QPT，即便耗散强度极低。他们用典型的线性响应测量，在平衡态与非平衡态下都刻画了 QPT 的信号——把序参量 $M^2$ 与磁化率、弛豫函数直接挂钩。

补充材料要点#

补充材料 [39] 给出了模型、各方法的细节，并系统比较了 Rabi 模型中发生的两种相变。

方法概览#

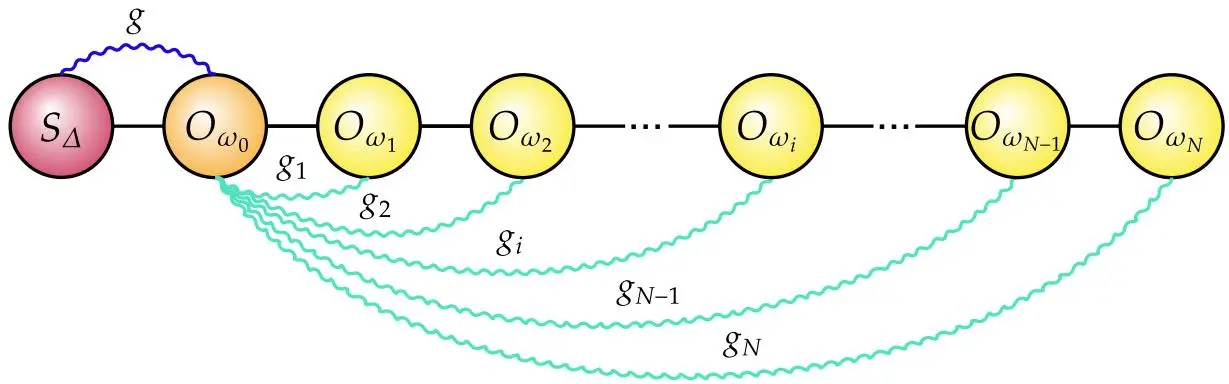

补充材料图 2：哈密顿量的 MPS 链。第一格为量子比特，第二格为 Hilbert 维数 $N_o$ 的谐振子，第三到第 $(N+2)$ 格为 Ohmic 浴的玻色模。

BKT 相变对谐振子的后果#

由谐振子位置的 Matsubara Green 函数 $D(\tau) = -\langle T_\tau x(\tau)x(0)\rangle$，作者证明 $X^2 = (1/2m\omega_0)(1/\beta)\int_0^\beta d\tau\,\langle A(\tau)A(0)\rangle$（$A = a+a^\dagger$）与 $M^2$ 之间的精确关系：两者在 BKT 相变处都出现跃变，而在平均场相变中则随 $\lambda - \lambda_c$ 线性增长。

两种相变的根本区别#

补充材料最后证明：在绝热极限下 $K_{\mathrm{eff}}(\tau-\tau') \to 2g^2/(\beta\omega_0)$，与 $\alpha_{\mathrm{cav}}$ 无关——即平均场相变不受环境影响，这与 BKT 相变（由环境耦合诱导）形成鲜明对照。

参考文献#

1. I. I. Rabi, Phys. Rev. 49, 324 (1936). — Rabi 模型的起源。
2. E. Jaynes and F. Cummings, Proc. IEEE 51, 89 (1963). — Jaynes-Cummings 模型。
3. D. Zueco, G. M. Reuther, S. Kohler, P. Hänggi, Phys. Rev. A 80, 033846 (2009).
4. D. Braak, Phys. Rev. Lett. 107, 100401 (2011). — 量子 Rabi 模型的精确可解性。
5. J. M. Raimond, M. Brune, S. Haroche, Rev. Mod. Phys. 73, 565 (2001).
6. H. Mabuchi, A. C. Doherty, Science 298, 1372 (2002).
7. G. Romero et al., Phys. Rev. Lett. 108, 120501 (2012).
8. T. H. Kyaw et al., Phys. Rev. B 91, 064503 (2015).
9. S. Felicetti et al., Phys. Rev. Lett. 113, 093602 (2014).
10. D. Leibfried, R. Blatt, C. Monroe, D. Wineland, Rev. Mod. Phys. 75, 281 (2003).
11. D. Z. Rossatto et al., Phys. Rev. A 96, 013849 (2017).
12. D. Zueco, J. García-Ripoll, Phys. Rev. A 99, 013807 (2019). — 本文映射所用的极化子变换。
13. L. Magazzù, M. Grifoni, J. Stat. Mech. (2019) 104002.
14. M. C. Goorden, M. Thorwart, M. Grifoni, Phys. Rev. Lett. 93, 267005 (2004).
15. J. Larson, T. Mavrogordatos, The Jaynes-Cummings Model and Its Descendants (IOP, 2021).
16. I. Chiorescu et al., Nature 431, 159 (2004).
17. A. Wallraff et al., Nature 431, 162 (2004). — circuit QED 实验奠基。
18. T. Niemczyk et al., Nat. Phys. 6, 772 (2010).
19. P. Forn-Díaz et al., Phys. Rev. Lett. 105, 237001 (2010).
20. F. Yoshihara, T. Fuse, S. Ashhab, K. Kakuyanagi, S. Saito, K. Semba, Nat. Phys. 13, 44 (2017). — 本文实验参数与深强耦合实现来源。
21. G. Wendin, Rep. Prog. Phys. 80, 106001 (2017).
22. C. Emary, T. Brandes, Phys. Rev. E 67, 066203 (2003). — Dicke 模型 QPT。
23. A. Murani et al., Phys. Rev. X 10, 021003 (2020). — 约瑟夫森结 QPT 争议。
24. U. Weiss, Quantum Dissipative Systems (World Scientific, 1999). — 自旋-玻色子模型权威教材。
25. M.-J. Hwang, R. Puebla, M. B. Plenio, Phys. Rev. Lett. 115, 180404 (2015). — Rabi 模型平均场 QPT。
26. S. Ashhab, Phys. Rev. A 87, 013826 (2013).
27. M.-J. Hwang, P. Rabl, M. B. Plenio, Phys. Rev. A 97, 013825 (2018). — 开放 Rabi 模型平均场相变。
28. M.-L. Cai et al., Nat. Commun. 12, 1126 (2021). — 实验观测。
29. G. De Filippis et al., Phys. Rev. B 101, 180408(R) (2020). — 作者前作，BKT 相变的最初论证。
30. G. De Filippis et al., Phys. Rev. B 104, L060410 (2021). — 弛豫函数的加权求和表达式。
31. H. Mori, Prog. Theor. Phys. 34, 399 (1965). — Mori 形式奠基。
32. A. Winter, H. Rieger, M. Vojta, R. Bulla, Phys. Rev. Lett. 102, 030601 (2009). — 亚欧姆自旋-玻色子的 WLMC 方法。
33. J. M. Kosterlitz, D. J. Thouless, J. Phys. C 6, 1181 (1973). — BKT 相变奠基（诺贝尔物理学奖）。
34. J. M. Kosterlitz, Phys. Rev. Lett. 37, 1577 (1976). 63–65. P. Minnhagen 等（1985–1988）— XY 模型中确定 BKT 临界点的方法。
35. R. Kubo, J. Phys. Soc. Jpn. 12, 570 (1957). — 线性响应理论。
36. A. Fragner et al., Science 322, 1357 (2008). — 真空 Rabi 分裂的 circuit QED 实验。
37. M. H. Devoret et al., Les Houches, Session LXIII (Elsevier, 1995). — 耗散电路的浴映射。
38. Caldeira-Legget 模型：见注 [22] 的正文展开。

阅读笔记#

一句话概括#

把「量子比特 + 谐振子 + Ohmic 环境」的耗散 Rabi 模型精确对角化掉腔-浴部分后，映射成结构化自旋-玻色子模型；再用 WLMC + à la Feynman 变分 + MPS 三种方法证明：在全量子极限（$\omega_0/\Delta\neq 0$）下，增大比特-腔耦合会触发 BKT 量子相变——这是单一腔模系统中由耗散诱导的非微扰相变，且在深强耦合区即可发生。作者进一步把序参量 $M^2$ 与磁化率、弛豫函数严格挂钩，给出时域和频域的实验可测信号。

核心论证链#

1. 精确映射：腔 + Ohmic 浴 → 对角化 → 结构化有效浴 $J_{\mathrm{eff}}(\omega)$，低频段呈 Ohmic 行为 $J_{\mathrm{eff}}\simeq (\alpha_{\mathrm{eff}}/2)\omega$，$\alpha_{\mathrm{eff}} = 4g^2\alpha_{\mathrm{cav}}/\omega_0^2$。这一步无任何近似。
2. 路径积分 → 一维经典自旋链：消去结构化浴得欧氏作用量 (3)，等价于长度 $\beta$、铁磁耦合 $K_{\mathrm{eff}}\sim 1/\tau^2$ 的一维自旋链。$1/\tau^2$ 长程作用 = BKT 相变的特征。
3. Minnhagen 方法定 $\alpha_c$：构造 $G(\alpha_{\mathrm{eff}},\beta)$，找其渐近 $\beta$ 无关点，得 $\alpha_c \approx 1.05$，与纯 Ohmic 自旋-玻色子一致——证明相变完全由低频谱密度驱动。
4. 弛豫 ↔ 磁化率 ↔ 序参量：式 (4) 把 $M^2\beta$ 写成 $\Im\chi(\omega)/\omega$ 的积分；式 (5) 连接 $\Sigma_z$ 与 $\Sigma_y$，定义有效能隙 $\Delta_{\mathrm{eff}}$。$g\to g_c$ 时 $\Delta_{\mathrm{eff}}\to 0$、$M^2\beta\to\infty$。
5. 实验信号：时域上 $\Sigma_z(t)$ 从 Rabi 振荡 → 指数弛豫 → 冻结（$g\ge g_c$）；频域上 $\Re\Sigma_z(\omega)$ 在零频处的峰宽 → 0，最终变成 δ 函数。

三种方法的分工与互补#

这是本文最精彩的方法论设计。三种方法各有盲区，组合起来才能封闭论证：

特别值得注意的是作者明确否定了简单极化子变分法 [12] 给出的 $\langle H_Q\rangle$ 跃变——这种跃变在该近似中存在，但在 WLMC 和 à la Feynman 变分中都不存在，是赝象。这种「用多种方法交叉证伪错误信号」的态度，是数值凝聚态研究的典范。

为什么是 BKT 而非平均场？#

Rabi 模型其实有两种 QPT，本文把它们严格区分：

• 平均场（超辐射）相变 [33–35]：发生在 $\omega_0\to 0$ 的绝热极限，序参量 $M^2 = \langle\sigma_z\rangle^2$ 在 $\lambda_c = 1/4$ 处从零连续增长（$\propto\lambda - \lambda_c$），无跃变；平均声子数发散；与耗散无关。
• BKT 相变 [本文]：发生在 $\omega_0$ 有限、$\beta\to\infty$ 时，序参量 $M^2$ 在 $g_c$ 处跃变；平均声子数有限；完全由腔-浴耦合诱导。

两者的判据差别（$g_c\propto\omega_0$ vs $g_c\propto\sqrt{\omega_0}$）、序参量行为差别（跃变 vs 连续）、对环境的依赖差别，构成一组完整的「相图」。

关键物理：$1/\tau^2$ 长程作用从哪里来？#

BKT 相变的微观起源是 $K_{\mathrm{eff}}(\tau)\to \alpha_{\mathrm{eff}}/(2\tau^2)$。这个 $1/\tau^2$ 衰减并非凭空而来——它直接源自 $J_{\mathrm{eff}}(\omega)$ 的低频 Ohmic 行为：

• Ohmic 谱密度 $J(\omega)\propto\omega$ 经 Fourier 变换给出 $1/\tau^2$ 核；
• $1/\tau^2$ 长程铁磁作用在一维自旋链上 = BKT 普适类（同 XY 模型、二维 Coulomb 气体）。

这解释了为什么作者反复强调「QPT 由谱密度的低频渐近行为驱动」：只要 $J_{\mathrm{eff}}$ 在低频是 Ohmic 的（不管高频细节如何），BKT 相变就必然发生——这是「非微扰」一词的精确含义：相变阈值 $\alpha_c\approx 1.05$ 与微扰参数 $\alpha_{\mathrm{cav}}$ 无关，对任意非零 $\alpha_{\mathrm{cav}}$ 都存在。

实验参数详解#

为什么选 $\omega_0 = 0.75\Delta$？ 这个比值既保证 $\omega_0$ 有限（避免落入平均场相变区），又让 $g_c = \omega_0\sqrt{\alpha_c/(4\alpha_{\mathrm{cav}})} \approx 0.9\Delta$ 落在深强耦合区——这是当今 flux qubit + LC 振荡器实验 [20] 已能达到的耦合强度。

时域三区域的物理图像#

$\Sigma_z(t)$ 随 $g/\Delta$ 演化的三个区域，对应自旋-玻色子模型中熟知的三个体制：

1. Rabi 振荡区（$g/\Delta\ll 1$）：量子比特与谐振子相干交换能量，环境只是微扰。振幅与频率随 $g$ 增大而减小——因为有效能隙 $\Delta_{\mathrm{eff}}$ 在缩小。
2. 指数弛豫区（中等 $g$）：环境耗散主导，相干性被洗掉。这是自旋-玻色子模型 Toulouse 点的类比——在该点弛豫变成单纯指数衰减。
3. 冻结区（$g\ge g_c$）：$\Sigma_z(t) = 1$，系统完全不弛豫。这意味着 $\langle\sigma_z\rangle\neq 0$——对称性自发破缺，序参量冻结。

频域 δ 函数的深意#

$g = g_c$ 时 $\Re[\Sigma_z(\omega)]$ 在零频处的 δ 函数，物理意义是无限长的弛豫时间——系统陷入一个新的对称性破缺相，无法返回平衡态。这与序参量 $M^2$ 的跃变、$\Delta_{\mathrm{eff}}\to 0$ 是同一物理的三个表征。对实验而言，追踪零频峰宽随 $g$ 的变化是最直接的相变信号——这正是线性响应测量的语言。

批判性思考#

1. 「耗散诱导相变」的普适性边界。 本文的核心结论——BKT 相变由 $J_{\mathrm{eff}}$ 的低频 Ohmic 尾巴驱动——暗示：只要环境是 Ohmic 的，相变就不可避免。但实际电路 QED 系统中，环境往往不是严格 Ohmic（可能是亚欧姆或超欧姆），而且存在高频截断。如果低频谱密度偏离 Ohmic（例如变成 $J(\omega)\propto\omega^s$，$s\neq 1$），$K_{\mathrm{eff}}$ 的渐近形式改变，相变类型可能完全不同（$s<1$ 的亚欧姆情况 [57] 甚至可能在有限 $\alpha$ 发生相变）。本文固定 $\alpha_{\mathrm{cav}}=0.2$ 的 Ohmic 假设，是结论成立的必要条件——这一点在推广到真实实验时需要谨慎。

2. $g_c\simeq\omega_0$ 的可达性。 作者宣称相变发生在「实验可达到的深强耦合区」。但深强耦合（$g/\omega_0\sim 1$）本身就意味着 RWA 完全失效、量子比特与谐振子高度纠缠、退相干通道增多。文献 [20]（Yoshihara 2017）虽然在 flux qubit-LC 系统中实现了深强耦合，但其相干时间远短于观测 BKT 弛豫所需——$\Sigma_z(t)$ 的冻结行为需要在 $t\to\infty$ 极限下识别，而实际系统在到达 $g_c$ 之前可能已被其他退相干机制主导。这是「理论可达」与「实验可达」之间的现实鸿沟。

3. 序参量 $M^2$ vs $\langle H_Q\rangle$ 的方法论意义。 作者花大力气论证「正确的序参量是 $M^2$ 而非 $\langle H_Q\rangle$」，因为简单极化子变分法 [12] 在 $\langle H_Q\rangle$ 中给出虚假跃变。这个细节有重要的方法论意义：不同变分 ansatz 可能给出定性不同的相变信号，而只有无偏方法（WLMC、MPS）才能裁决。对读者而言，这意味着引用本文的「QPT 存在」结论时，必须意识到它是建立在 WLMC + 变分 + MPS 三方交叉验证之上的，而非单一近似方法。

4. 与 Winter 等 [57] 的关系。 本文的 WLMC 方法、欧氏作用量形式、$1/\tau^2$ 长程作用图像，都直接继承自 Winter、Rieger、Vojta、Bulla（2009）对亚欧姆自旋-玻色子模型的研究 [57]。事实上本文模型经过映射后就是「结构化的」自旋-玻色子模型，结构化体现在 $J_{\mathrm{eff}}$ 高频段的 Lorentzian 峰。理解本文离不开 [57]——它提供了 BKT 相变（$s=1$ Ohmic）的原始数值证据，本文则是把这一图像移植到 Rabi 模型并加上弛豫分析。这也是本文与本图书馆另一篇笔记 Winter 等（2009）的直接关联。

局限性#

• 固定参数扫描。 全部数值结果在 $\alpha_{\mathrm{cav}}=0.2$、$\omega_0 = 0.75\Delta$ 下取得；虽然图 2(b) 扫了 $\omega_0/\Delta$、图 2(c) 扫了 $\alpha_q$，但没有系统验证 BKT 标度（如 $\xi\sim\exp(c/\sqrt{|T-T_c|})$）在二维参数空间上的普适性。
• MPS 的有限尺寸效应。 $N+1 = 600$ 模、$D_{\max} = 50$ 的 MPS 模拟，在 $g\to g_c$ 时（关联长度发散）可能未完全收敛。作者用 $W^I$ 与 TDVP 两种积分器交叉验证，但没有给出键维数外推。
• 未讨论非平衡相变。 本文的相变信号是在「从平衡态绝热施加微扰」的框架下讨论的；真正的非平衡相变（如淬火穿过 $g_c$）的 Kibble-Zurek 标度未涉及。
• 实验方案的理想化。 电路实现假设了理想 Ohmic 环境（纯电阻），实际 Josephson 结电路中的 $1/f$ 噪声、磁通噪声、准粒子激发等都未纳入。

关键公式速查#

延伸阅读#

• Winter, Rieger, Vojta, Bulla (2009) [57] — 亚欧姆自旋-玻色子模型的 WLMC 方法与 BKT 相变，本文的方法论与物理图像直接来源。本图书馆有对应笔记。
• De Filippis 等 (2020) [37] — 作者前作，首次论证耗散 Rabi 模型的 BKT 相变。
• Hwang, Puebla, Plenio (2015) [33] — Rabi 模型平均场 QPT 的理论奠基，本文对照的另一种相变。
• Yoshihara 等 (2017) [20] — flux qubit + LC 振荡器深强耦合的实验实现，本文实验参数来源。
• Weiss, Quantum Dissipative Systems (1999) [32] — 自旋-玻色子模型权威教材，理解本文映射与 BKT 物理的必备背景。
• Kosterlitz & Thouless (1973) [61] — BKT 相变的奠基论文（2016 诺贝尔物理学奖）。
