Direct Characteristic-Function Tomography of Quantum States of the Trapped-Ion Motional Oscillator#

离子阱运动振子量子态的特征函数直接层析#

C. Flühmann, J. P. Home

Institute for Quantum Electronics, ETH Zürich · Otto-Stern-Weg 1, 8093 Zürich, Switzerland

Physical Review Letters 125, 043602 (2020)

摘要#

我们实现了囚禁钙离子轴向运动模式量子态的对称特征函数（symmetric characteristic function）的直接读出。通过恰当选择的内态旋转配合基于双色激光场的内态依赖位移，将位移算符的实部或虚部期望值映射到内态上，再通过荧光读出。综合这些测量即可获得对称特征函数的完整信息。我们用一系列典型的量子振子态对该技术进行了表征，包括位移和压缩的高斯态，以及位移压缩态的二分量和三分量叠加态。对每个态，我们讨论了特征函数和 Wigner 相空间准概率分布的相关特征。使用少量测量数据直接重建这些高度非经典的振子态，对于理解和优化量子传感及量子信息中的振子系统控制至关重要。

背景与动机#

量子态重建（quantum state reconstruction）是量子控制诊断和改进的核心环节。随着实验中可控制的态越来越大，重建所需的测量次数成为一个关键问题[1]。玻色系统（机械谐振子、电磁场模式）在量子信息[3,4]、量子传感[5–8]和基础研究[9,10]中扮演着重要角色。它们已被制备成各种量子态——Fock 态、压缩态、位移态[11]及其叠加态[12,13]，其中最具代表性的是两个位移相干态的"薛定谔猫"叠加态[14]。

先前方法的局限：

• 零差层析（homodyne tomography）[18]：需要大量测量，再通过逆 Radon 变换重建 Wigner 函数
• Fock 态布居数提取[6,19–23]：收集大量多余数据（如很多 Fock 态布居数），再压缩为单个宇称值
• 强色散相互作用下的宇称测量[21]：在某些平台上难以实现[24,25]，且常限制大场态的质量和寿命[26–28]
• 基态布居数测量：可提取 Q 函数，但不适用于猫态分析（量子干涉效应随位移波包间距指数衰减）[29]

本文的核心思路：直接测量对称特征函数 $\chi(\beta) = \langle \hat{\mathcal{D}}(\beta) \rangle$，一步到位，无需后处理。

方法：特征函数直接读出#

对称特征函数#

对称特征函数定义为：

其中 $\hat{\mathcal{D}}(\beta) = e^{\beta \hat{a}^{\dag} - \beta^{*} \hat{a}}$ 是复位移 $\beta$ 对应的位移算符，$\hat{a}$ 是谐振子湮灭算符。

准概率分布可由特征函数通过二维傅里叶变换得到：

$l = 0$ 给出 Wigner 函数，$l = -1$ 给出 Husimi-Q 函数，$l = 1$ 给出 Glauber-Sudarshan P 表示。

特征函数相对于 Wigner 函数的优势：算符矩 $\langle \hat{a}^{\dagger m} \hat{a}^n \rangle_S$ 可直接从原点附近的导数获得，无需积分整个相空间。

实验平台与量子线路#

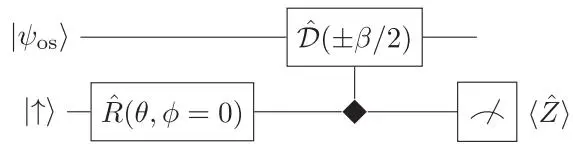

图 1. 振子态 $|\psi_{\mathrm{os}}\rangle$ 的特征函数读出量子线路。内态初始化为 $|\uparrow\rangle$ 后，施加载波旋转 $\hat{R}(\theta, \phi = 0)$；随后振子被位移 $\hat{\mathcal{D}}(\pm \beta/2)$，方向取决于 $\hat{X}$ 基下的内态（菱形符号）；最后读内态。

实验平台：单个 $^{40}\mathrm{Ca}^+$ 离子的轴向运动模式，频率 $\omega_m \approx 2\pi \times 1.9$ MHz，室温下运行于分段线性 Paul 阱中。

内态：$|\downarrow\rangle \equiv |^2S_{1/2}, m_j = 1/2\rangle$ 和 $|\uparrow\rangle \equiv |^2 D_{5/2}, m_j = 3/2\rangle$。

读出原理（式 3）：

• 设 $\theta = 0$（关闭载波旋转）→ 测得 $\mathrm{Re}[\chi(\beta)]$
• 设 $\theta = \pi/2$ → 测得 $\mathrm{Im}[\chi(\beta)]$

关键优势：特征函数是厄米的（$\chi(\beta)^* = \chi(-\beta)$），因此只需测量复平面的任意半边。每个特征函数点只需单次测量设置（重复以平均量子投影噪声）。

实验结果#

1. 位移压缩真空态#

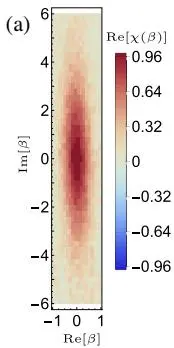

图 2(a). 压缩真空态（$\delta_c = 0$, $r_c = 0.93 \pm 0.02$, $\vartheta_c = 0$）特征函数实部测量数据。

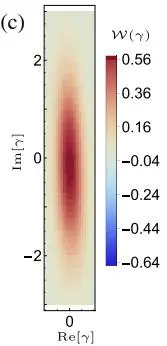

图 2(c). 对应的 Wigner 函数（通过式 (2) DFT 获得）。压缩方向沿实轴。

制备过程：先用库工程将运动冷却到压缩态 $|r e^{i\vartheta}\rangle = \hat{S}(r e^{i\vartheta})|0\rangle$，再对阱电极施加共振振荡电压实现位移 $\hat{\mathcal{D}}(\delta)$。

数据处理：不采用"找最接近测量数据的物理约束特征函数"的传统方法，而是直接用纯态模型拟合，含偏置参数 $b$ 以考虑 SPAM 误差（式 4）：

拟合结果：

• 拟合的 reduced $\chi^2$：$c_r = 1.07$（压缩真空）和 $c_r = 1.09$（位移压缩），相对校准值的 $c_r = 1.78$ 和 $c_r = 1.82$ 显著改善
• 发现微小倾斜 $\vartheta = 0.044 \pm 0.002$ 和沿虚轴的位移 $|\mathrm{Im}[\delta]| = 0.149 \pm 0.006$
• 偏置 $b = 3.05 \pm 0.07\%$（归因于该数据集的内态制备校准不良）

2. 压缩薛定谔猫态#

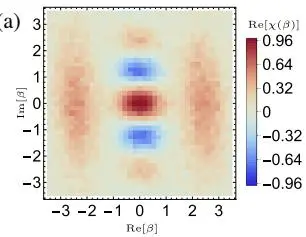

图 3(a). 压缩猫态（$\alpha_c = 2.42 \pm 0.01$, $r_c = 0.58 \pm 0.02$）特征函数实部。

图 3(c). 猫态的 Wigner 函数，展示了负值区域——非经典性的标志。

猫态的实验采集时间约 6 小时（含 SDF Rabi 频率 $\Omega$ 的重复校准）。

宇称测量与特征函数的关系（式 7）：

关键发现：

• 去除拟合偏置 $b = 0.9 \pm 0.1\%$ 后，DFT 给出宇称 $\langle \hat{\mathcal{P}} \rangle = 0.98$（数值 DFT 误差 0.70%）
• 不去除偏置则 $\langle \hat{\mathcal{P}} \rangle = 0.90$——说明常数偏置对宇称测量的影响极大
• 特征函数 vs Wigner 函数判断相位相干：特征函数的峰值位置 $\mathrm{Re}[\beta] = \pm \alpha$ 直接给出相位关系，而 Wigner 函数在虚轴方向的振荡对相干叠加和统计混合不可区分

3. 三态叠加（近似 GKP 码字）#

参数：$l_c = 2.50 \pm 0.05$, $r_c = 0.93 \pm 0.03$, $\delta_c = \vartheta_c = 0$。

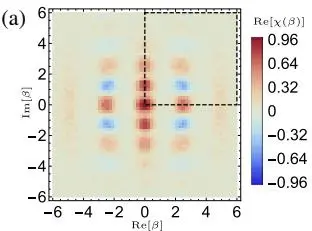

图 4(a). GKP 态 $\mathrm{Re}[\chi(\beta)]$ 的正象限测量（虚线框），其余象限通过镜像对称获得。

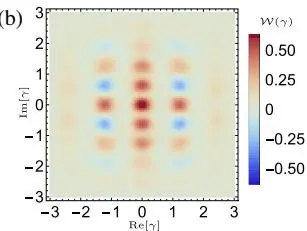

图 4(b). DFT 获得的 GKP 态 Wigner 函数。

为减少运行时间，仅测量了 $\mathrm{Re}[\chi(\beta)]$ 的正象限（虚线框区域），其余三个象限由对称性补齐。沿 $\mathrm{Re}[\beta]$ 和 $\mathrm{Im}[\beta]$ 完整轴线的扫描确认了态的预期对称性。

宇称估计：$\langle \hat{\mathcal{P}} \rangle \approx 0.95 \pm 0.02$（误差来自 $b$ 的不确定度）。

拟合：$c_r = 1.58$（vs 校准值 $c_r = 2.05$），再次发现压缩方向的倾斜 $\vartheta = 0.103 \pm 0.008$，其他参数在校准误差范围内。

结论#

本文实现了一种直接、简单、通用的对称特征函数重建方法，并展示了其在位移压缩态、猫态和 GKP 码字上的应用。

关键成果：

1. 数据采集效率：相对以往 Wigner 函数重建方法，时间降低 >20×
2. 态保真度：所有四个分析态（含 GKP 码字）的校准值与拟合纯态之间的平方保真度均 > 0.98
3. 实验诊断：大测量数据集揭示了校准值与拟合值之间的微小差异（如压缩方向的倾斜 $\vartheta$），为未来改进态控制指明了方向

可能扩展：

• 从原点附近的少量测量数据提取 $\langle n \rangle$, $g^2(0)$, $\langle \hat{a}^{\dagger m} \hat{a}^n \rangle_S$（需稀疏采样噪声信号的数值导数估计技术[59–61]）
• 使用优化采样模式[1,62]
• 利用反馈改进态制备质量
• 该方法的核心思想（利用量子比特态依赖位移重建玻色自由度）适用于各种自旋-玻色子系统

补充材料要点#

本文有 Supplemental Material[29]，包含：

• 参数表（表 I）：所有态的完整拟合参数
• 理想态的数值采样误差分析（Wigner 函数 DFT 的平均幅度差异 ~0.29%–0.70%）
• 保真度计算细节
• SPAM 误差模型和偏置参数的解释

SM 未直接提供 PDF，详见 APS 链接。
