Observation of Berry's Phase in a Solid State Qubit#

在固态量子比特中观测到 Berry 相位#

P. J. Leek, J. M. Fink, A. Blais, R. Bianchetti, M. Göppl, J. M. Gambetta, D. I. Schuster, L. Frunzio, R. J. Schoelkopf, A. Wallraff

ETH Zürich · Université de Sherbrooke · University of Waterloo · Yale University

Science 318, 1889 (2007)

摘要#

在量子信息科学中，波函数的相位（phase）在编码信息时扮演重要角色。该领域的大多数实验依赖动力学效应（dynamic effects）来操控信息；另一种途径是利用几何相位（geometric phase），它被认为具有潜在的容错性。本文在一个超导量子比特中演示了对几何相位——即 Berry 相（Berry's phase）——的可控积累，通过微波辐射几何地操控量子比特，并在干涉实验中观测到积累的相位。实验结果与 Berry 的理论预言高度吻合，并同时观测到一种与几何路径相关的退相位（dephasing）贡献。

背景与动机#

当量子力学系统随时间做循环演化（cyclic evolution）并回到初始物理状态时，其波函数在熟悉的动力学相位之外，还会获得一个几何相位因子 [1, 2]。若系统的循环变化是绝热（adiabatic）的，这一额外因子即为 Berry 相 [3]，它与动力学相位不同，不依赖于能量和时间。

在量子信息科学 [4] 中，一个核心目标是用对量子系统的相干控制来处理信息，进入经典系统无法企及的计算区域。基于几何相位的量子逻辑门已在核磁共振（NMR）[5] 和离子阱（ion trap）量子信息架构 [6] 中得到演示。超导电路 [7, 8] 由于其潜在的可扩展性，是量子信息处理 [9–14] 极有前景的固态平台。在超导电路中观测几何相位的方案 [15–19]，自这些系统首次演示相干量子效应 [20] 后不久就已提出。

几何相位与经典的平行移动（parallel transport）概念紧密相关：将球面上的切向量 v 从北极沿闭合路径 P 平行移动一周（始终指向南方），其末态 $v_f$ 相对初态 $v_i$ 转过角度 $\varphi$，恰好等于路径 P 在原点处所张的立体角（solid angle）。该角度只取决于路径的几何，与遍历速度无关；因此任何不改变立体角的路径偏离都不影响 $\varphi$。这种鲁棒性被解读为应用于量子信息时的潜在容错性 [5]。

哈密顿量与 Bloch 球图景#

量子几何相位与上述经典图景的类比，在二能级系统（量子比特）处于随时间变化的偏置场（bias field）中时尤为清晰（例如自旋 1/2 粒子处于变化的磁场中）。系统的一般哈密顿量为

其中 $\pmb{\sigma} = (\sigma_x, \sigma_y, \sigma_z)$ 为泡利算符，$\pmb{R}$ 是以角频率为单位的偏置场向量。量子比特动力学最好在 Bloch 球（Bloch sphere）图景中可视化：量子比特态 $\pmb{s}$ 持续绕向量 $\pmb{R}$ 进动，以速率 $R = |\pmb{R}|$ 积累动力学相位 $\delta(t)$（见下图 B）。当 $\pmb{R}$ 的方向被绝热改变（即变化速率远小于 $R$）时，量子比特额外获得 Berry 相，同时保持在关于量子化轴 $\pmb{R}$ 的同一本征态叠加中。当 $\pmb{R}$ 走完闭合圆周路径 $C$ 时，本征态获得的几何相位为 $\pm\Theta_C/2$ [3]，其中 $\Theta_C$ 是 $C$ 在原点所张锥面的立体角；± 号分别对应量子比特基态或激发态。对于下图中所示圆周路径，立体角为

只取决于锥角 $\theta$。

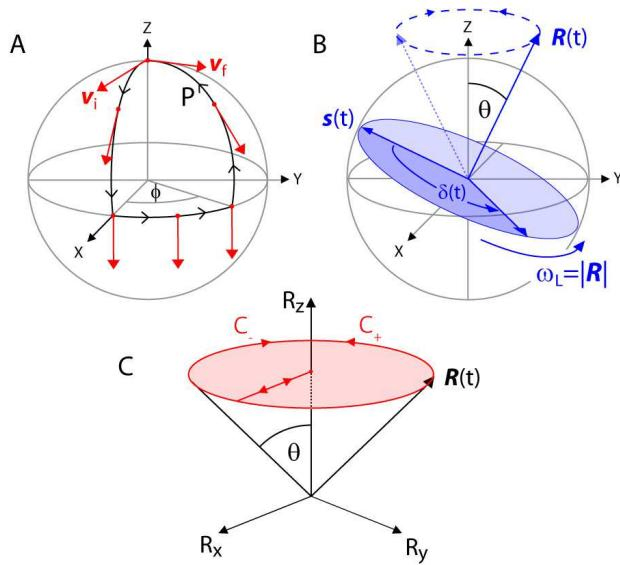

图 1：(A) 向量 $v_i$ 沿闭合路径 P 在球面上平行移动一周后，回到初始位置时转过一个几何角 $\varphi$ 变为 $v_f$。(B) 偏置场 $\pmb{R}$ 与 z 轴成角 $\theta$ 时量子比特 Bloch 向量 $\pmb{s}$ 的动力学。(C) 同一情形下哈密顿量的参数空间。

实验平台：circuit QED 中的 Cooper pair box#

实验在单个超导电子电路实现的二能级系统中进行。量子比特是一个 Cooper pair box（库珀对盒）[21, 22]，在电荷简并点偏置时能级间隔约 $\hbar\omega_a \approx h \times 3.7\,\text{GHz}$，此处它对电荷噪声有最佳防护 [23]。量子比特嵌入一个一维微波传输线谐振腔（resonator）中，谐振频率 $\omega_r/2\pi \approx 5.4\,\text{GHz}$（见下图 A）。这一架构即电路量子电动力学（circuit QED）[24, 25]，它使量子比特有效隔离于电磁环境，从而具有较长的能量弛豫时间 $T_1 \approx 10\,\mu\text{s}$ 和自旋回波相位相干时间 $T_2^{\text{echo}} \approx 2\,\mu\text{s}$，并支持高对比度的色散读出（dispersive readout）[26]。

对该超导量子比特偏置场 $\pmb{R}$ 的快速精确控制，通过对经谐振腔输入端耦合到量子比特的微波辐射进行相位与幅度调制实现。存在该辐射时量子比特的哈密顿量为

其中 $\hbar\Omega_R$ 是量子比特与频率 $\omega_b$、相位 $\varphi_R$ 的微波场之间的偶极相互作用强度，$\Omega_R/2\pi$ 即共振驱动产生的 Rabi 频率（Rabi frequency）。利用幺正变换 $H' = UHU^{-1} - i\hbar U\dot{U}^{-1}$（$U = e^{i\omega_b t\sigma_z/2}$）转换到以 $\omega_b$ 旋转的参考系，忽略以 $2\omega_b$ 振荡的项（旋转波近似，rotating wave approximation）后，变换后的哈密顿量为

其中 $\Omega_x = \Omega_R\cos\varphi_R$，$\Omega_y = \Omega_R\sin\varphi_R$，$\Delta = \omega_a - \omega_b$ 是量子比特跃迁频率与外加微波频率之间的失谐（detuning）。这等价于上图 B、C 描绘的一般情形，$\pmb{R} = (\Omega_x, \Omega_y, \Delta)$。实验中固定 $\Delta$，控制偏置场以描出不同半径 $\Omega_R$ 的圆周路径。

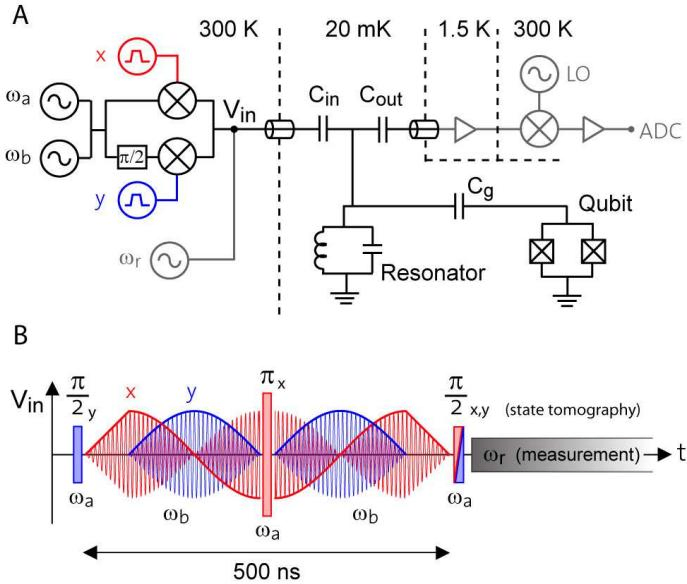

图 2：(A) 实验装置简化电路图。中心 20 mK 处是谐振腔/量子比特系统，谐振腔用并联 LC 电路表示，量子比特（分裂式 Cooper pair box）经电容 $C_g$ 与谐振腔耦合。谐振腔通过电容 $C_{\text{in}}$、$C_{\text{out}}$ 与输入/输出传输线耦合。三路脉冲调制微波信号加到谐振腔输入端：用于操控量子比特的两路（量子比特跃迁频率 $\omega_a/2\pi$ 和失谐信号 $\omega_b/2\pi$）经混频器调制为 (B) 的模式；用于测量量子比特态的谐振腔频率信号 $\omega_r/2\pi$ 在脉冲序列之后才开启。(B) $n=0.5$ 情形的脉冲序列示意。共振脉冲（阴影矩形）长 12 ns。两路正交偏置微波场（x：红，y：蓝）以正弦表示，幅度调制如实线所示。各段首尾的线性斜坡对应于在 $\Omega_R=0$ 轴和 $\Omega_R=\text{const.}$ 圆（图 1C）之间绝热移动。

Ramsey 干涉 + 自旋回波提取纯几何相位#

在 Ramsey 条纹干涉实验中测量 Berry 相：首先制备量子比特基态与激发态的等权叠加态，它获得相对几何相位

等于图 1C 锥面所围的总立体角，其中 $\cos\theta = \Delta/(\Omega_R^2 + \Delta^2)^{1/2}$。偏置场绝热地沿闭合路径 $C_\pm$ 演化时，量子比特态同时获得动力学相位 $\delta(t)$ 和几何相位 $\gamma_C$，总积累相位 $\phi = \delta(t) \pm \gamma_C$（± 表示路径方向），通过完整的量子比特态层析（tomography）[4] 提取。为只观测几何贡献，使用自旋回波（spin echo）[27] 脉冲序列消去动力学相位。

完整序列（见上图 B）以共振 $\pi/2$ 脉冲制备初始 $\sigma_z$ 叠加态开始；然后遍历路径 $C_-$，量子比特获得相位 $\phi_- = \delta(t) - \gamma_C$。施加绕正交轴的共振自旋回波 $\pi$ 脉冲，反转量子比特态、从而反转相位 $\phi_-$。再次沿相反方向 $C_+$ 遍历控制场路径，叠加相位 $\phi_+ = \delta(t) + \gamma_C$。整段序列（记为 $C_{-+}$）最终获得纯几何相位

注意：与几何相位不同，动力学相位对路径方向不敏感，因此被完全消去。序列末尾用态层析提取相位：z 分量 $\langle\sigma_z\rangle$ 由激发态布居 $p_e = (\langle\sigma_z\rangle + 1)/2$ 测得；x、y 分量由施加绕 x 或 y 轴的共振 $\pi/2$ 脉冲后测量得到；最终相位 $\phi = \tan^{-1}(\langle\sigma_y\rangle / \langle\sigma_x\rangle)$。

主要结果#

Berry 相的精确积累#

下图 A 给出多次实验中测得相位 $\phi$ 对路径立体角的依赖，均在 $\Delta/2\pi \approx 50\,\text{MHz}$、总脉冲序列时间 $T = 500\,\text{ns}$ 下完成。变化三个参数：路径半径 $\Omega_R$（上横轴）、自旋回波每半段遍历的圆环数 $n$、遍历方向（$C_{-+}$ 与 $C_{+-}$）。测得相位在所有情形下均随 $\Omega_R$ 线性变化，与预期斜率 $2n$ 的均方根偏差仅 0.14 rad，与 Berry 相预言高度吻合——证明能够精确控制几何积累的相位量。反向遍历会使相位反号；而在自旋回波脉冲两侧沿同向遍历（$C_{++}$）的控制实验测得零相位。

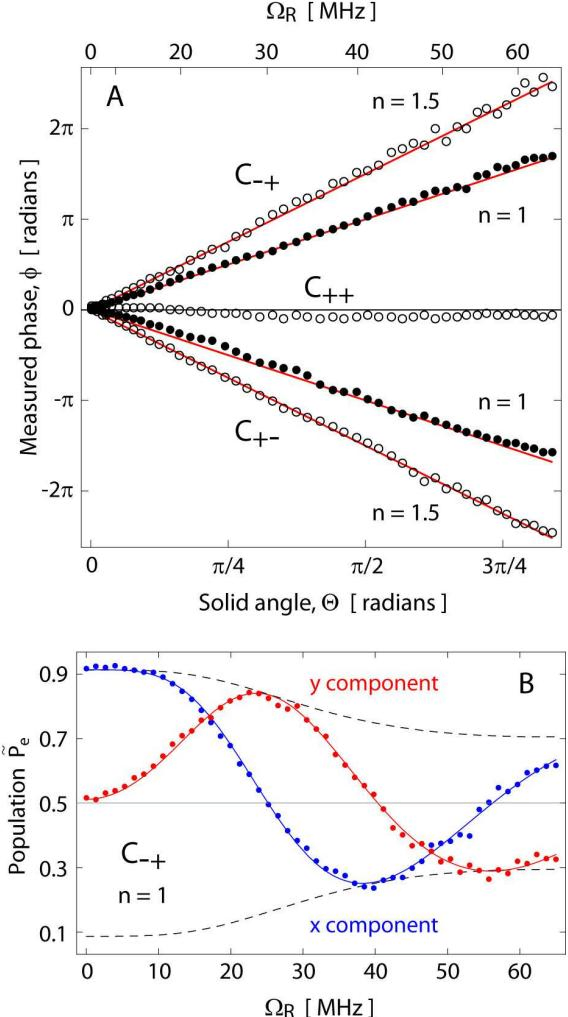

图 3：(A) 测得相位 $\phi$ 对单锥路径立体角 $\Theta$（下轴）的依赖，上轴为外加微波场幅度（以共振驱动 Rabi 频率 $\Omega_R$ 为单位）。实心圆为每半段遍历 $n=1$ 圆周的实验，填充圆为 $n=1.5$。$C_{\pm\pm}$ 下标对应自旋回波 $\pi$ 脉冲前后的路径方向。红实线斜率为 $n=\pm 1,\,\pm 1.5$。$C_{++}$ 实验在 $n=1.5$ 下完成。(B) $n=1$ 时 $C_{-+}$ 实验的态层析数据：画出了层析脉冲后提取 $\langle\sigma_x\rangle$（蓝，$p_e = (\langle\sigma_x\rangle + 1)/2$）与 $\langle\sigma_y\rangle$（红）的量子比特激发态布居。曲线为对 Berry 相的拟合，含几何退相位包络函数（虚线，见正文与图 4）。总脉冲序列时间 $T = 500\,\text{ns}$，失谐 $\Delta/2\pi \approx 50\,\text{MHz}$，为累积统计每序列重复 $2\times10^5$ 次。

绝热条件#

为观测纯 Berry 相，偏置场方向的转动速率须远小于旋转系中量子比特的 Larmor 速率 $R$，以保证绝热动力学。对恒定锥角 $\theta$，这要求

非绝热改变哈密顿量时，量子比特态无法精确跟随有效场 $\pmb{R}$，几何相位偏离 Berry 相 [28]。本实验 $A \le 0.04$，相位偏差不可分辨；并实验验证了在该绝热极限下，观测相位与总序列时间 $T$ 无关。

几何退相位（geometric dephasing）#

下图 B 给出提取 Berry 相所用的 x、y 分量测量。有趣的是，干涉条纹的对比度依赖于 $\Omega_R$；由于数据在固定总序列时间下采集，这并非传统的 $T_2$ 退相位（它作为时间的函数独立可测），而可由几何退相位——一种与路径几何相关的效应 [29]——解释。

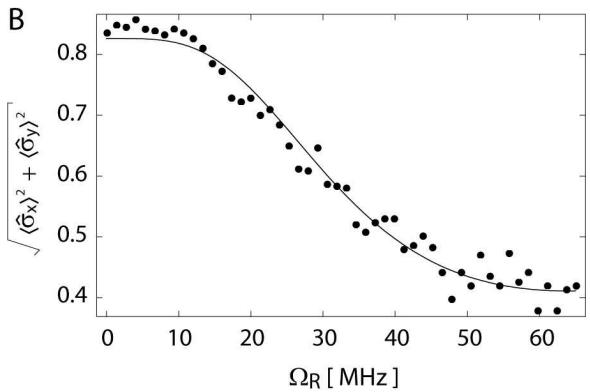

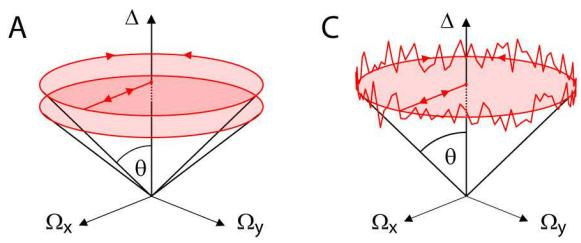

图 4：(A) $\Delta$ 的低频涨落使路径所围立体角在各次测量间变化，产生几何退相位，对锥角和偏置场幅度有特征依赖。(B) 图 3B 数据中 Bloch 向量赤道分量幅值 $(\langle\sigma_x\rangle^2 + \langle\sigma_y\rangle^2)^{1/2}$ 随驱动幅度 $\Omega_R$ 的变化，拟合为几何退相位因子 $e^{-\sigma_\gamma^2/2}$，$\sigma_\gamma^2$ 为几何相位方差。(C) $\Delta$ 存在高频（$f \gg T^{-1}$）噪声时的锥形参数空间路径，对总立体角无影响。

实验中退相位由耦合到量子比特的电荷噪声 [30] 引起的量子比特跃迁频率 $\omega_a$（从而 $\Delta$）的低频涨落主导。自旋回波有效消去由低频噪声引起的动力学退相位；但几何相位对慢涨落敏感，因为它们使路径在原点所张立体角在测量间变化（图 4A）。涨落慢于自旋回波序列时间尺度时，几何相位的方差本身具有纯几何依赖 [29]：

其中 $\sigma_\omega^2$ 是 $\omega_a$ 涨落的方差。图 4B 显示相干性随几何的依赖，与预期 $e^{-\sigma_\gamma^2/2}$ 拟合良好，也与图 3B 的原始数据一致。

结论与意义#

本文观测到在低频涨落下进行几何操作时出现的、重要的退相位几何贡献。与之对比，$\omega_a$ 的高频噪声对 Berry 相影响很小（在维持绝热的前提下），因为其对立体角的作用被平均掉（图 4C）。几何相位对高频噪声的这种特征鲁棒性，有望用于量子计算逻辑门的实现；不过低频噪声引起的几何退相位效应也必须加以考虑。

致谢#

作者感谢 P. Maurer 和 L. Steffen 对项目的贡献，以及 A. Shnirman、J. Blatter、G. De Chiara、G. M. Palma 的有益讨论。本工作受瑞士国家科学基金会和 ETH Zürich 资助。P.J.L. 通过 EC 欧内 Marie-Curie 奖学金获支持。A.B. 受 NSERC、CIFAR、FQRNT 资助。D.I.S.、L.F.、R.J.S. 受国家安全局（陆军研究办公室）、NSF 和耶鲁大学资助。L.F. 另受意大利 CNR-控制论研究所（Cibernetica, Pozzuoli）部分资助。J.M.G. 受 ORDCF 和 MITACS 部分资助。

参考文献#

1. A. Shapere, F. Wilczek, Geometric Phases in Physics (World Scientific, Singapore, 1989).
2. J. Anandan, Nature 360, 307 (1992).
3. M. V. Berry, Proc. R. Soc. London Ser. A 392, 45 (1984). — Berry 相的奠基论文。
4. M. A. Nielsen, I. L. Chuang, Quantum Computation and Quantum Information (Cambridge University Press, 2000).
5. J. A. Jones, V. Vedral, A. Ekert, G. Castagnoli, Nature 403, 869 (2000). — NMR 中的几何相位门。
6. D. Leibfried et al., Nature 422, 412 (2003). — 离子阱中的几何相位门。
7. G. Wendin, V. Shumeiko, in Handbook of Theoretical and Computational Nanotechnology, vol. 3 (2006); arXiv:cond-mat/0508729.
8. M. H. Devoret, A. Wallraff, J. M. Martinis, arXiv:cond-mat/0411174 (2004).
9. T. Yamamoto, Y. A. Pashkin, O. Astafiev, Y. Nakamura, J. S. Tsai, Nature 425, 941 (2003).
10. M. Steffen et al., Science 313, 1423 (2006).
11. A. O. Niskanen et al., Science 316, 723 (2007).
12. J. H. Plantenberg, P. C. de Groot, C. J. P. M. Harmans, J. E. Mooij, Nature 447, 836 (2007).
13. J. Majer et al., Nature 449, 443 (2007).
14. M. A. Sillanpää, J. I. Park, R. W. Simmonds, Nature 449, 438 (2007).
15. G. Falci, R. Fazio, G. M. Palma, J. Siewert, V. Vedral, Nature 407, 355 (2000). — 超导几何相位门的首批方案之一。
16. X. B. Wang, M. Keiji, Phys. Rev. B 65, 172508 (2002).
17. A. Blais, A. M. S. Tremblay, Phys. Rev. A 67, 012308 (2003).
18. Z. H. Peng, M. J. Zhang, D. N. Zheng, Phys. Rev. B 73, 020502 (2006).
19. M. Möttönen, J. P. Pekola, J. J. Vartiainen, V. Brosco, F. W. J. Hekking, Phys. Rev. B 73, 214523 (2006).
20. Y. Nakamura, Y. A. Pashkin, J. S. Tsai, Nature 398, 786 (1999). — 超导量子比特首次相干演示。
21. A. Shnirman, G. Schön, Z. Hermon, Phys. Rev. Lett. 79, 2371 (1997).
22. V. Bouchiat, D. Vion, P. Joyez, D. Esteve, M. H. Devoret, Phys. Scr. T76, 165 (1998).
23. D. Vion et al., Science 296, 886 (2002). — 电荷简并点抗噪原理。
24. A. Blais, R. S. Huang, A. Wallraff, S. M. Girvin, R. J. Schoelkopf, Phys. Rev. A 69, 062320 (2004). — circuit QED 理论奠基。
25. A. Wallraff et al., Nature 431, 162 (2004). — circuit QED 实验奠基。
26. A. Wallraff et al., Phys. Rev. Lett. 95, 060501 (2005). — 色散读出方法。
27. A. Abragam, Principles of Nuclear Magnetism (Oxford University Press, 1961). — 自旋回波经典教材。
28. Y. Aharonov, J. Anandan, Phys. Rev. Lett. 58, 1593 (1987). — 非绝热几何相位。
29. G. De Chiara, G. M. Palma, Phys. Rev. Lett. 91, 090404 (2003). — 几何退相位理论，本文核心对照。
30. G. Ithier et al., Phys. Rev. B 72, 134519 (2005). — 电荷噪声表征。

阅读笔记#

一句话概括#

用 circuit QED 架构里的 Cooper pair box，通过「Ramsey 准备 + 绝热圆周遍历 + 自旋回波消动力学相位」的脉冲序列，在固态量子比特里第一次干净地测出了 Berry 相，并意外发现了一种由低频噪声经立体角调制产生的「几何退相位」。

实验设计的精妙之处#

1. 用自旋回波把动力学相位消掉：Berry 相 $\gamma_C$ 本身远小于动力学相位 $\delta(t)$，直接测会被淹没。作者让路径在回波 $\pi$ 脉冲前后反向走（$C_{-+}$），几何相反号、相加（$+2\gamma_C$），动力学相同号、相消——这是整个实验能「只看到几何」的核心技巧。
2. 把抽象参数空间变成可调控的微波：哈密顿量里的 $\pmb{R}=(\Omega_x, \Omega_y, \Delta)$ 三维偏置场，对应两路正交相位的微波 + 失谐，$\pmb{R}$ 在参数空间画的圆周 = 物理上对微波相位/幅度的绝热调制。用电路工程实现几何操作，是这篇工作的工程贡献。
3. 立体角 $\Theta_C = 2\pi(1-\cos\theta)$ 是关键不变量：Berry 相只依赖路径围出的立体角，与遍历速度无关。作者扫 $\Omega_R$、改圈数 $n$、换方向，测得相位全部落在斜率 $2n$ 的直线上，从多组自洽的证据锁死「这就是几何相位」。

物理推导：从绝热定理到 Berry 相#

要真正看懂这篇论文，得把 Berry 相的来源讲清楚。考虑哈密顿量 $H(\pmb{R}(t))$ 随参数 $\pmb{R}$ 绝热变化。瞬时本征态 $|n(\pmb{R})\rangle$ 满足 $H(\pmb{R})|n(\pmb{R})\rangle = E_n(\pmb{R})|n(\pmb{R})\rangle$。绝热定理保证系统停留在同一本征态，但会积累两个相位：

$ |\psi(t)\rangle = e^{-\frac{i}{\hbar}\int_0^t E_n(\pmb{R}(t'))dt'} \cdot e^{i\gamma_n(t)} |n(\pmb{R}(t))\rangle $

第一项是动力学相位（dynamical phase），由能量积分给出；第二项 $\gamma_n$ 是几何相位。把本征态代入薛定谔方程，可解出：

$ \gamma_n(C) = i\oint_C \langle n(\pmb{R})|\nabla_{\pmb{R}} n(\pmb{R})\rangle \cdot d\pmb{R} $

这是一个参数空间中的环路积分，只依赖路径 $C$ 的几何。对自旋 1/2 系统，本征态在 Bloch 球上是 $\pmb{R}$ 方向的极化矢量，上述积分恰好等于路径所围立体角，于是得到本文反复出现的核心公式：

$ \gamma_{\pm} = \mp \frac{1}{2}\Theta_C = \mp \pi(1-\cos\theta) $

基态（−）和激发态（+）符号相反——这正是自旋回波方案能区分两者的依据（回波 $\pi$ 脉冲交换基态/激发态，使几何相翻倍而动力学相抵消）。

实验参数详解#

把论文里散落的参数集中起来，能看清实验的工作点：

为什么选 $\Delta/2\pi \approx 50\,\text{MHz}$？ 失谐不能太大（否则 $\pmb{R}$ 几乎沿 z 轴，立体角趋零，相位信号微弱），也不能太小（$\Delta\to 0$ 时锥面退化，绝热移动困难）。50 MHz 让锥角 $\theta$ 在扫 $\Omega_R$ 时能覆盖一个可观的立体角范围，同时保持 $T=500\,\text{ns}$ 远短于 $T_2^{\text{echo}}$，避免常规退相位污染。

绝热参数 $A\le 0.04$ 的分量：这意味着偏置场方向的转动速率比 Larmor 进动慢 25 倍以上。作者专门验证了「观测相位与 $T$ 无关」——这是绝热性的关键判据：若非绝热，相位会含动力学残余、随 $T$ 线性漂移。

自旋回波方案的相位账本#

把整个 $C_{-+}$ 序列的相位逐步算清楚，是理解实验的核心。设单次遍历圆锥路径 $C_\pm$ 的几何相为 $\pm\gamma_C$（方向决定符号），动力学相为 $\delta$（与方向无关）：

动力学相 $\delta$ 在步骤 3 被翻转、步骤 4 再加回，净贡献为零；几何相 $\gamma_C$ 因路径反向而在两段同号叠加。这是用对称性消除系统误差的典范——不依赖对 $\delta$ 的精确知道或抵消校准。

控制实验 $C_{++}$（两段同向）给出 $0$ 相位，是对称性论证的直接验证：同向时几何相在步骤 3 翻转后、步骤 4 又翻回，净零。

几何退相位：被低估的发现#

退相位通常被归结为 $T_2$（时间）。但本文发现：固定 $T$、只改变 $\Omega_R$，干涉对比度仍在变——这说明退相位还依赖路径几何。机理是：电荷噪声使 $\Delta$ 慢漂移 → 锥角 $\theta$ 漂移 → 立体角在各次测量间不同 → Berry 相的方差 $\sigma_\gamma^2$ 几何化。

这点对后来的几何量子门很关键：几何门对高频噪声鲁棒，但对低频 $1/f$ 噪声反而有额外的、几何性的退相位通道。换言之，「几何 = 容错」并非免费午餐。

与后续工作的关联#

• 这是综述笔记中「超导量子电路的崛起（2007–2009）」一节的奠基性论文，是固态系统中 Berry 相的首次观测，直接打开了超导几何量子门（holonomic gate）这一方向。
• 其「几何退相位」概念在 2015 年 Berger 等、2016 年 Gasparinetti 等工作中被进一步精测和发展，成为评估几何量子门保真度的核心指标。
• 实验平台（Cooper pair box + 谐振腔、$T_1\approx 10\,\mu\text{s}$、色散读出）正是 circuit QED 黄金期的标准配置，可对照阅读 Wallraff 2004、Blais 2004。

批判性思考#

1. 「几何 = 容错」的神话与现实。 几何量子门最初被推崇，正是因为 Berry 相「不依赖时间能量、只依赖路径几何」——直觉上这意味着对控制噪声鲁棒。但本文实测的几何退相位直接戳破了这个乐观假设：低频噪声通过调制立体角，反而开辟了一条几何专属的退相位通道。这个发现的意义在于：几何门并非天生容错，它的优势（抗高频噪声）和劣势（对低频漂移敏感）是同一硬币的两面——都源于「相位由立体角决定」这一几何性。后续超导几何门（如 transmon 上的 holonomic gate）要提升保真度，重点恰恰是抑制低频磁通/电荷噪声，而非泛泛地「利用几何」。

2. 为什么是 Cooper pair box 而非 transmon？ 本文（2007）处于超导量子比特平台的过渡期。Cooper pair box 在电荷简并点工作，$T_1\approx 10\,\mu\text{s}$、$T_2^{\text{echo}}\approx 2\,\mu\text{s}$——按今天的标准，相干时间偏短，且对电荷噪声敏感（这正是几何退相位的来源！）。仅一年后（2008），同一 Yale 组提出 transmon，通过增大 $E_J/E_C$ 比极大抑制电荷色散，$T_2$ 提升一到两个量级。本文用 CPB 是时代所限，但其几何退相位结论在 transmon 上反而被弱化（电荷噪声被抑制）——这既是本文平台的局限，也反向印证了「几何退相位源于电荷噪声」的机制。

3. 绝热条件的紧致性。 $A\le 0.04$ 意味着操作比绝热极限保守 25 倍。这虽保证了相位干净，但也意味着几何门速度受限——绝热要求操作时间远长于 Larmor 周期，与高速门控矛盾。这正是后来非绝热几何门（Aharonov-Anandan 相，文献 [28]）和 holonomic 门发展的动机：放弃绝热性、用简并子空间的几何相，兼顾速度与几何鲁棒性。

4. 测量的统计强度。 每个数据点累积 $2\times10^5$ 次重复，这是超导量子比特实验的典型量级。考虑到 $T_2^{\text{echo}}\approx 2\,\mu\text{s}$ 而序列长 $500\,\text{ns}$（约占相干时间的 1/4），单次对比度有限，必须靠海量平均才达到 0.14 rad 的精度。这也说明：在当时的平台上，几何相位测量是「硬扛」出来的，不是轻松可得。

局限性#

• 单一失谐点。 全部数据在 $\Delta/2\pi\approx 50\,\text{MHz}$ 下取得，没有系统扫描 $\Delta$ 验证立体角公式在不同锥角下的普适性（虽然扫 $\Omega_R$ 间接覆盖了部分锥角范围）。
• 绝热区的限制。 只在 $A\le 0.04$ 验证，未探测非绝热过渡区，无法直接展示 Berry 相向 Aharonov-Anandan 相的连续过渡。
• 退相位机制的间接证据。 几何退相位的 $\sigma_\gamma^2$ 公式依赖 De Chiara & Palma [29] 的理论，实验是通过拟合 $e^{-\sigma_\gamma^2/2}$ 包络间接验证，而非直接测量立体角涨落。
• 未演示几何门。 本文只测相位，未实现两比特几何门或单比特几何旋转门——真正的「几何量子计算」要等后续工作。

关键公式速查#

延伸阅读#

• M. V. Berry (1984) [3] — 几何相位的开山论文，理解本文的理论根基。
• Aharonov & Anandan (1987) [28] — 把 Berry 相推广到非绝热循环，是后续快速几何门的理论基础。
• Wallraff et al. (2004) [25] + Blais et al. (2004) [24] — circuit QED 的实验与理论奠基，本文的平台来源。
• Berger et al. (2015) / Gasparinetti et al. (2016) — 本文几何退相位概念的后续精测，可对照阅读以看这一思路的演进。

术语对照#
